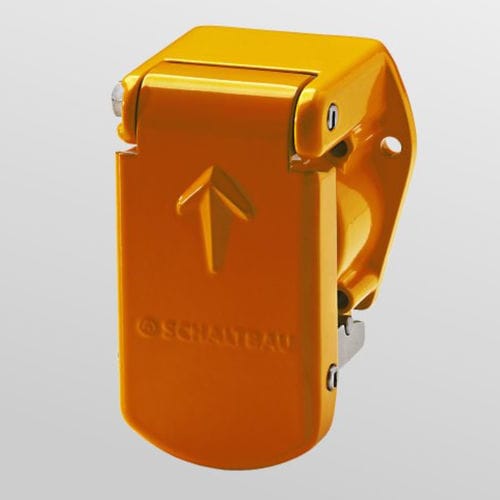

Connettore di dati UIC-IT

EthernetIP69Kultrarobusto

I veicoli ferroviari di oggi richiedono soluzioni Ethernet robuste e all'avanguardia per la comunicazione veloce dei dati. La serie UIC-IT di Schaltbau soddisfa questi requisiti, offrendo un'opzione di connessione Ethernet altamente flessibile, universale e affidabile per il difficile ambiente ferroviario, con una durata di progettazione che durerà per decenni. Il connettore della serie UIC-IT è dotato di un modulo Gigabit Ethernet (GbE) fino a 8 poli e di 16 contatti di segnale opzionali che consentono connessioni universali e compatibili. È progettato per essere utilizzato con vari tipi di veicoli ferroviari, rendendo possibile la combinazione di materiale rotabile di diversi produttori e operatori ferroviari. Caratteristiche Varianti: 2× modulo Gigabit Ethernet a 8 poli, guscio arancione 1 modulo Gigabit Ethernet a 8 poli + 16 contatti di segnale, guscio giallo 1 modulo Gigabit Ethernet a 8 poli, guscio verde Gusci: I gusci delle spine dei cavi, dei connettori e dei connettori fittizi sono conformi a Conformi alla norma IRS 50558. I gusci robusti e collaudati sono identici a quelli degli altri connettori UIC 558 di Schaltbau. Presa, presa fittizia e presa vuota: Alluminio pressofuso - robusto e durevole Spina: Poliammide, rinforzata con fibra di vetro Inserti di contatto: Modulo Gigabit Ethernet: modulo schermato a 360° con 8 terminali per 4 coppie di dati per la trasmissione di 10 GbE in un collegamento permanente con cavi dati conformi alla Cat 7 Contatti di segnale: 16 contatti di segnale per ulteriori compiti di controllo come di controllo supplementari, ad esempio per le operazioni di recupero e sgombero da parte di DB AG Montaggio: Adatto per collegamenti a passerella Montaggio facile e veloce Le guarnizioni possono essere sostituite senza smontare i contatti
