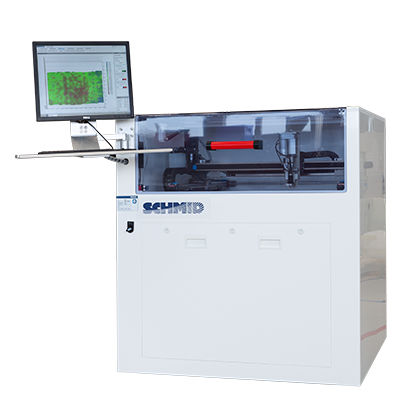

Sistema di misurazione di spessori di rivestimenti

di peso3Dautomatico

Misurazione dello spessore del rivestimento e controllo di qualità Il tavolo di misura per pannelli offre una rapida determinazione della distribuzione dell'incisione dopo processi di incisione differenziale o dell'accumulo di placcatura sulle superfici di rame. Le misure vengono eseguite in modo completamente automatico da un sensore resistivo dopo l'immissione dei parametri di input. Successivamente, i punti di misura vengono valutati da un PC e convertiti in un diagramma 3D, incluso lo strumento di statistica. Preciso e ripetibile: la misurazione completamente automatica evita la manipolazione manuale e gli errori di funzionamento Veloce: 100 punti di misura in 3,5 minuti Flessibile: si adatta a formati variabili di pannelli Controllo della qualità dei processi di incisione e placcatura Le derive di processo sono facili da individuare e da correggere Riduzione della perdita di rendimento grazie al rilevamento precoce Dimensioni: 1200 x 1120 x 1210 mm (L x P x A) Peso: 200 kg Dimensione massima del pannello: 650 x 650 mm Campo di misura: spessori del rame 1 µm - 120 µm Tolleranze di misura: 0.1 µm - 10 µm Strato di rame 0,1 µm - 5 µm: ± 0,075 µm Strato di rame 5 µm - 10 µm: ± < 1,5 5 µm - 120 µm Strato di Cu 5 µm - 50 µm: ± 0,5 µm Strato di Cu 50 µm - 80 µm: ± < 1 % Strato di Cu 80 µm - 120 µm: ± < 2
