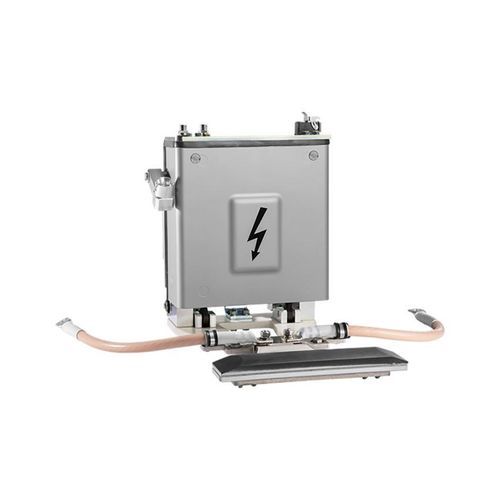

Collettore per veicolo

per veicolo ferroviarioper treniper rotaia

Panoramica del prodotto
Collettori per terza rotaia per veicoli metropolitani, ferroviari sotterranei e monorotaia, progettati per garantire un contatto continuo e la trasmissione sicura dell'energia al veicolo. Realizzati con materiali di alta qualità per resistere a condizioni operative gravose. Trasmissione di corrente tipica: circa 1000 A a 700 V. Sono disponibili protezioni contro gli schizzi di scintille e schermi isolanti (Arc Shield). La famiglia di prodotti comprende sistemi a molla e sistemi pneumatici, con opzioni di montaggio a seconda del modello.

Vantaggi principali

• Ampia gamma di applicazioni con circa 40 varianti e possibilità di personalizzazione
• Contatto dall'alto, dal basso, laterale o multi-lato in base alla configurazione della rotaia conduttrice
• Collettori multisistema brevettati in grado di spazzolare le rotaie conduttrici da sotto e da sopra
• Livello di isolamento secondario opzionale per protezione da detriti metallici del binario
• Dispositivo opzionale di cattura della pattina per evitare la perdita delle pattine collettori
• Sottocassette fusibili integrate o separate con fusibili speciali protetti dalle vibrazioni per proteggere l'elettronica del veicolo

Varianti e montaggio
Disponibili in versioni a molla o pneumatiche. Il montaggio dipende dal modello e può essere su carrello (bogie) o all'estremità dell'assale. Dotazioni di protezione opzionali: Arc Shield e secondo livello di isolamento. Accessori disponibili: cortocircuitatori, scatole portafusibili (con fusibili protetti contro le vibrazioni), sensori e strisce collettori.

Caratteristiche tecniche / specifiche

• Nome modello: 3rd Rail Collector Shoe
• Trasmissione di corrente: circa 1000 A a 700 V
• Varianti: circa 40 versioni diverse; personalizzabili
• Opzioni di contatto: dall'alto, dal basso, laterale o multi-lato
• Collettori multisistema brevettati per spazzolare le rotaie conduttrici da sotto e da sopra
• Azionamento/operazione: sistemi a molla; sistemi pneumatici
• Montaggio: su carrello o all'estremità dell'assale (dipende dal modello)
• Protezione: Arc Shield (schermo protettivo isolante) disponibile
• Secondo livello di isolamento opzionale per protezione dai detriti
• Dispositivo opzionale di cattura della pattina per evitare la perdita delle pattine
• Accessori: cortocircuitatori, scatole portafusibili integrate o separate con fusibili protetti dalle vibrazioni, sensori, strisce collettori
