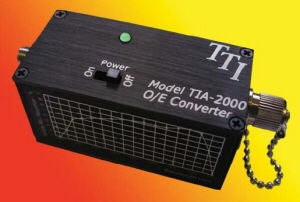

Convertitore ottico-elettrico TIA-2000

analogicodigitalein fibra ottica

Caratteristiche - - Larghezza di banda da DC a 20 GHz tipica, 18 GHz min - Risposta spettrale 1260 - 1620 nm - - Alimentazione universale - - Due anni di garanzia Applicazioni - - RF su collegamenti in fibra - - Caratterizzazione del sistema - - Collegamenti digitali e analogici a 20 GHz - - Test e misure ad alta velocità - Il convertitore ottico-elettrico TIA-2000 è un modulatore fotorivelatore ad alta velocità progettato per la conversione diretta da ottico a elettrico di segnali ottici modulati in RF e fornisce una larghezza di banda tipica di DC-20 GHz. - L'ingresso ottico è fornito attraverso un connettore di fibra monomodale 9/125 dotato di un connettore FC-PC ultra-lucido o opzionalmente un connettore FC/APC lucidato ad angolo e a bassa riflessione. L'uscita RF del dispositivo è fornita attraverso un connettore SMA ad alte prestazioni. La reattività ottica tipica è di 22 V/W a 1550 nm quando l'unità è terminata con un carico di 50 ohm. Specifiche - - Tipo di rivelatore: InGaAs/InP (1260-1620nm) - - Responsività di corrente: 0,8 A/W @ 1550nm tipico - - Massima potenza d'ingresso lineare: 3mw - - Massima potenza d'ingresso senza danni: 10mw - - Banda con -(3dB): DC a 20 GHz Typ, 18 GHz min - - Impedenza di uscita: 50 Ohm - - Connettore di uscita: Tipo K SMA femmina - - Connettore di ingresso in fibra ottica: FC/UPC o FC/APC - - Apertura numerica dell'ingresso: 0.11 - - Perdita di ritorno ottica: >35dB, >52dB con connessione APC - - Perdita di ritorno elettrica: 10 dB - - Alimentazione: Alimentazione universale - - Dimensioni: 30.5mm x 63mm x 38mm - - Peso: 0.16 kg - - Annunciatori LED forniti: Accensione - - Intervallo di temperatura di funzionamento: 0 - 40 ºC - - Garanzia standard: Due anni, componente e lavorazione, 30 giorni di garanzia di soddisfazione - - Accessori forniti: Valigetta per il trasporto e la conservazione, manuale operativo, alimentatore universale
