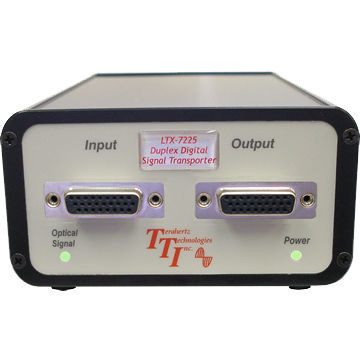

Ricetrasmettitore per fibra ottica LTX-7225

16 canalimonomodale

Questi collegamenti in fibra ottica convertono fino a 16 canali indipendenti di informazioni digitali su un collegamento in fibra ottica a oltre 10 chilometri con una fibra monomodale simplex. L'LTX-7225 campiona ciascuno dei canali fino a 100 milioni di volte al secondo. I segnali vengono quindi multiplexati e trasmessi in serie su una fibra ottica fino a 2 gigabit al secondo. L'estremità più lontana del collegamento in fibra demultiplexa il segnale in uscite indipendenti. Ciascuno di questi canali può essere commutato a velocità fino a 50 Mb/s. Utilizzando l'LTX-7215 in combinazione con un'unità LTX-7225, si ottiene un sistema di acquisizione dati a 12 bit accoppiato a fibra remota, che digitalizza il segnale a 50 Mb/s e lo ricostruisce mediante un convertitore D/A veloce. Se si desidera, le unità possono essere utilizzate anche in senso inverso. Le applicazioni comprendono l'acquisizione di dati per esperimenti di fisica del plasma, la trasmissione di segnali e il controllo di apparecchiature ad alto potenziale, le operazioni attraverso schermi di Faraday e la trasmissione di segnali precisi e privi di rumore in ambienti EMI ostili. Specifiche tecniche Generale - Lunghezza d'onda laser: 1310 nm +/- 20 nm - Velocità di trasmissione ottica: 2.0 Gb/S - Budget di perdita: 7 dB - Classificazione di sicurezza laser: Sicurezza di Classe I secondo le normative FDA/CDRH e IEC-825-1 - Distanze di trasmissione tipiche: 10 km con fibra da 9/125μm - Connettori in fibra ottica: Standard ST, FC disponibile su richiesta - Connettore analogico: BNC - Connettore digitale: HDMI (cavo e scheda di breakout forniti) - Annunciatori LED forniti: Sovraccarico d'ingresso, segnale ottico e alimentazione - Alimentatori: Montaggio a parete, spine universali, statunitensi, britanniche, dell'Europa continentale e australiane incluse
