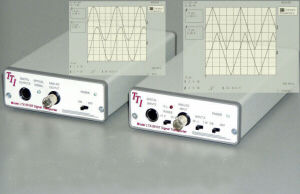

Convertitore ottico-elettrico LTX-5515 series

analogicodigitalein fibra ottica

Caratteristiche - Un canale analogico e quattro digitali - Larghezza di banda analogica da CC a 25 MHz - Gamme di ingresso di ± 1 V e ± 5 V - Segnale analogico digitalizzato con precisione a 12 bit - Quattro canali digitali (TTL) indipendenti - Velocità di trasmissione dati da CC a 48 Mb/s (ciascun canale) L'LTX-5515 consente il trasporto preciso di un canale analogico e di quattro canali digitali di informazioni su collegamenti in fibra ottica che vanno da pochi metri a oltre 10 chilometri. I dati analogici in ingresso vengono digitalizzati con una precisione di 12 bit a 100 megacampioni al secondo e trasmessi su fibra ottica a un giga-bit al secondo. Il ricevitore acquisisce questi dati digitali e ricostruisce con precisione il segnale analogico all'estremità del collegamento in fibra ottica. La larghezza di banda del segnale analogico va da CC a 25 MHz (-3 dB). Sono previste due gamme di tensione di ingresso, ± 1 Volt e ± 5 Volt. L'impedenza di ingresso del canale analogico del trasmettitore può essere impostata su 50 ohm o 1 Mohm (75 ohm è opzionale). Insieme ai dati analogici, sono presenti quattro segnali digitali TTL/CMOS/LVTTL indipendenti che possono essere commutati a velocità fino a 48 Mb/s. Sono disponibili due modelli. La scelta dipende dal tipo di fibra e dalla lunghezza del collegamento in fibra ottica richiesto. L'LTX-5515 (850 nm MM) trasmette a 850 nm su collegamenti in fibra ottica multimodale lunghi fino a 250 metri, mentre l'LTX-5515 (1310 nm SM) trasmette a 1310 nm su fibra monomodale per coprire distanze superiori a 10 km.
