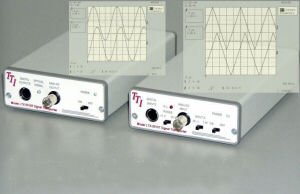

Convertitore ottico-elettrico LTX-5510 series

in fibra otticaTTLmonomodale

Caratteristiche - Trasmette contemporaneamente segnali analogici e digitali - Larghezza di banda analogica da CC a 12,5 MHz - Due gamme di ingresso, +/-1 V e +/-5 V - Segnale analogico digitalizzato con precisione a 12 bit - Quattro canali digitali indipendenti - Larghezza di banda digitale da CC a 20 MHz L'LTX-5510 consente il trasporto preciso di informazioni analogiche più quattro canali digitali su collegamenti in fibra ottica che vanno da pochi metri a oltre 10 chilometri. I dati analogici in ingresso vengono digitalizzati con una precisione di 12 bit a 50 mega-campioni al secondo e trasmessi su fibra ottica con una velocità di trasmissione di 1 Gb/s. Il ricevitore acquisisce questi dati digitali e ricostruisce con precisione il segnale analogico all'estremità del collegamento in fibra ottica. La larghezza di banda del segnale analogico va da CC a 12,5 MHz (-3 dB). Sono previste due gamme di tensione di ingresso, +/-1 V e +/-5 V. L'impedenza di ingresso del canale analogico del trasmettitore può essere impostata su 50 ohm o 1 megaohm (75 ohm è opzionale). Insieme ai dati analogici sono presenti quattro segnali digitali TTL/CMOS/LVTTL indipendenti che possono essere commutati a velocità superiori a 20 MHz. Sono disponibili due modelli. L'LTX-5510-850 trasmette a 850 nm su collegamenti in fibra ottica multimodale lunghi fino a 500 metri, mentre l'LTX-5510-1310 trasmette a 1310 nm su fibra monomodale per coprire distanze superiori a 10 chilometri.
