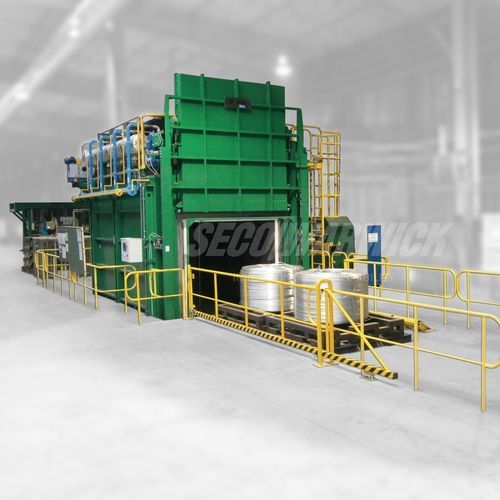

Forno a camera

a rullidi ricotturaper essiccazione

Panoramica
Forni industriali per invecchiamento e ricottura dell'alluminio progettati per lavorare bobine, nastri e profili. Configurazioni da unità modulari a bobina singola fino a sistemi continui multizona. Concetti di flusso disponibili: Mass Flow per nastri delicati e Vortex Flow per elevato trasferimento termico nel ricottimento di bobine. Progettati per garantire elevata uniformità di temperatura e sistemi di carico dedicati per adattarsi ai cestelli e al flusso produttivo del cliente.

Progetti

• Concetto Mass Flow per il ricottimento di fili, profili e nastri (<100 μm) dove la protezione della superficie è critica
• Forni compatibili con il trattamento termico T77
• Forni continui con piano a rulli per produzione ad alto rendimento
• Essiccatori di sfridi con piano adatto al carico mediante contenitore
• Configurazioni di forni per distensione delle tensioni

Forni di invecchiamento conformi AMS e CQI-9
Forni a camera progettati per soddisfare i requisiti AMS e CQI-9 in piro metria e materiali. I sistemi di controllo sono predisposti per l'adattamento NADCAP e forniti con moduli termocoppia certificati. I forni sono dimensionati su misura in base ai cestelli cliente; sono disponibili carrelli di carico dedicati e costruzioni a due porte per processi continui o a lotti. I forni compatibili T77 supportano profili multi-stadio e multi-rampa. Gli obiettivi di progetto includono circa ±10% di uniformità del flusso d'aria sulla zona di lavoro e isolamento minerale di lunga durata.

Essiccatori di sfridi
Soluzioni economiche per l'essiccazione degli sfridi disponibili in varianti Classe 2 o Classe 3. Piani adattati al carico con muletto, ricircolo semplice tramite ventilatori centrifughi ed evacuazione del vapore acqueo. Riscaldamento con elementi compatti e sostituibili e quadri di controllo montati sul forno. Porte manuali per un funzionamento semplice.

Caratteristiche

• Molteplici schemi di convezione selezionabili in base alla configurazione e all'orientamento del carico (orizzontale o verticale)
• Ampia gamma di temperature di lavoro
• Precisione termocoppia: Classe 1 (±1,5°C) o dedicata AMS (±1,1°C)
• Uniformità di temperatura: ±2°C nei forni Classe 1
• Opzioni PLC Siemens o Allen Bradley con moduli termocoppia certificati per registrazione dati integrata e tracciabile
• Archivio dati e trend con risoluzione 0,1°C e campionamento ogni 1 s

Vantaggi

• Vortex Flow ad alta convezione per migliorare l'uniformità della temperatura superficiale delle bobine
• Riduzione dei tempi di riscaldamento evitando surriscaldamenti locali
• Migliore uniformità delle proprietà del materiale e ridotto rischio di criccatura locale dell'olio di laminazione
• Minore potenza elettrica dei ventilatori grazie al flusso ottimizzato nonostante l'aumento della portata volumetrica

Settori

• Aerospaziale
• Automotive
• Energia

Caratteristiche aggiuntive

• Bruciatori autorigeneranti ad alta efficienza (rendimento fino a ≈86%) con recupero calore dai fumi per il riscaldamento con azoto
• Opzione di isolamento ecologico biosolubile con spessore selezionato per ottimizzare le perdite attraverso le pareti

Caratteristiche / specifiche tecniche

• Concetto Mass Flow per nastri (<100 μm), fili e profili
• Sistema di riscaldamento Vortex Flow per il ricottimento delle bobine (elevato trasferimento termico)
• Gamma di capacità: forni modulari a bobina singola fino a forni multizona con controllo preciso delle zone
• Supporto per trattamento termico T77 e processi di invecchiamento multi-stadio/multi-rampa
• Opzione di forno continuo con piano a rulli per produzione di massa
• Opzioni di essiccatore di sfridi (Classe 2 o 3) con piano compatibile con carico per contenitore
• Configurazioni di forno per distensione delle tensioni
• ~±10% di uniformità del flusso d'aria nel forno (obiettivo di progetto)
• Precisione termocoppia: Classe 1 ±1,5°C o dedicata AMS ±1,1°C
• Uniformità di temperatura: ±2°C nei forni Classe 1
• Opzioni PLC: Siemens o Allen Bradley con moduli termocoppia certificati
• Registrazione e archiviazione dati: risoluzione 0,1°C e campionamento 1 s
• Sistema di iniezione di aria fredda per riscaldamento a bassa temperatura
• Bruciatori recuperatori ad alta efficienza (fino a ~86%) e recupero calore dei fumi per riscaldamento con azoto
• Isolamento minerale di lunga durata; opzione di isolamento biosolubile ecologico
• Carrelli di carico dedicati e tecniche di carico specifiche per adattarsi ai cestelli cliente
