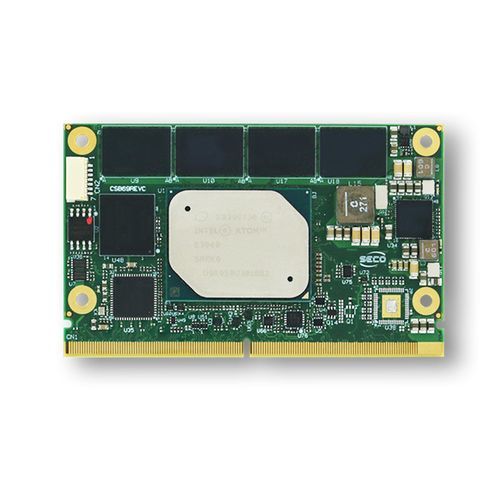

Computer-on-module SMARC 2.1 SOM-SMARC-APL

taglia SIntel® AtomIntel® Atom x7-E3950

Panoramica
Il SOM-SMARC-APL è un Computer on Module (CoM) conforme a SMARC Rel. 2.1, basato su processori Intel® Atom™ X Series, Intel® Celeron® J/N Series e Intel® Pentium® N Series (Apollo Lake). Il modulo supporta fino a 3 display indipendenti e decodifica/encoding hardware 4K (HEVC H.265, H.264, VP8, SVC, MVC). Integra memoria LPDDR4-2400 saldata fino a 8 GB, eMMC 5.0 opzionale, fino a 2x Gigabit Ethernet e 2x interfacce MIPI CSI, e misura 50 x 82 mm. Disponibile in versioni per temperature commerciali e industriali.

Punti chiave

• Opzioni CPU: Intel® Atom™ x5-E3930, x5-E3940, x7-E3950; Intel® Pentium® N4200; Intel® Celeron® N3350, J3455, J3355
• Grafica: Intel® HD Graphics 500/505 integrata, fino a 18 Execution Units
• Memoria: LPDDR4-2400 saldata fino a 8 GB
• Display: Fino a 3 display indipendenti; DP++ fino a 4096x2160@60Hz, eDP fino a 3840x2160@60Hz, HDMI fino a 3840x2160@30Hz

Sicurezza e software

• Secure Boot integrato per garantire l'integrità del sistema dal primo avvio
• Aggiornamenti OTA per distribuzione software remota e sicura
• Device monitoring per controllo continuo dello stato e delle attività
• Integrazione OS basata su Yocto per build personalizzabili e sicure
• Conformità certificata EN18031-1
• Supporto container (Docker) per gestione applicazioni isolate
• Integrazione con Clea per monitoraggio della sicurezza, patching e automazione aggiornamenti
• TPM opzionale 1.2 / 2.0

Specifiche tecniche

• Modello: SOM-SMARC-APL (SMARC Rel. 2.1)
• CPU: Intel® Atom™ x5-E3930 / x5-E3940 / x7-E3950; Intel® Pentium® N4200; Intel® Celeron® N3350 / J3455 / J3355
• Core massimi: 4
• Memoria: Single/Dual/Quad-channel LPDDR4-2400 saldata, fino a 8 GB
• Grafica: Intel® HD Graphics 500/505 integrata, fino a 18 EUs; decodifica/encoding 4K
• Interfacce video: eDP o LVDS dual-channel (via bridge); HDMI; DP++; 2x MIPI CSI
• Storage: eMMC 5.0 opzionale saldato; canale SATA Gen3 esterno; interfaccia SD
• Networking: Fino a 2x Gigabit Ethernet (Intel® I210 o I211)
• USB: 6x USB 2.0 Host; 2x USB 3.0 Host
• PCI: 4x porte root PCIe
• Audio: HD Audio; I2S
• Seriali: 2x HS-UART 2 fili; 2x UART 4 fili
• Altre I/O: Fino a 14x GPIO; I2C; SMBus; 2x SPI; gestione ventola; segnali di power management
• Alimentazione: +5 VDC e +3.3 V_RTC
• Sistemi operativi: Microsoft® Windows 10 Enterprise (64-bit); Windows 10 IoT Core; Linux; Yocto
• Temperatura operativa: Commerciale 0°C ÷ +60°C; Industriale -40°C ÷ +85°C (misurato su heatspreader SECO)
• Dimensioni: 50 x 82 mm
• Part number: Varianti RB69 disponibili con diverse configurazioni CPU, RAM, eMMC e I/O
