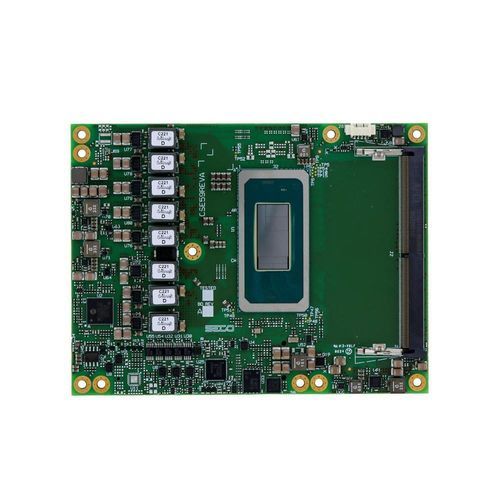

Computer-on-module COM Express PN-SOM-COMe-BT6-ARL

Intel® Core™ UltraHDMIDisplayPort

Presentazione
Modulo COM Express Rev. 3.1 Type 6 Basic (E59) compatibile con i processori Intel® Core™ Ultra Series 2 (codename Arrow Lake, SKU H e U). Progettato per applicazioni embedded e edge che richiedono CPU configurabili, grafica avanzata e ampia connettività I/O.

Highlights

• CPU: Supporto per Intel® Core™ Ultra Series 2 (H e U, più SKU incl. varianti vPRO)
• Graphics: Controller Intel® Xe LPG+ integrato (fino a 8 Xe cores / 128 EU), supporto fino a 4 display indipendenti
• Memory: 2x slot DDR5 SO-DIMM, fino a DDR5-6400 IBECC, fino a 64 GB
• Connectivity: 1x NBase-T (2.5GbE), USB4 / USB 10Gbps / Hi-Speed USB, fino a 20 linee PCIe Gen4 configurabili

Sicurezza e software

• Supporto Secure Boot per integrità della piattaforma
• Aggiornamenti OTA per distribuzione remota di firmware/software
• Monitoraggio e gestione del dispositivo
• Integrazione OS basata su Yocto per build sicure e supporto container (Docker)
• Supporto conformità sicurezza (es. EN18031-1) e TPM 2.0 opzionale

Risorse e imballo
Datasheet, documentazione per sviluppatori e informazioni d'ordine disponibili sulla pagina prodotto. Opzioni di fabbrica e alternative elencate nella scheda tecnica.

Specifiche tecniche

• Formato: COM Express Rev. 3.1 Type 6 Basic Module (E59)
• Famiglia processori: Intel® Core™ Ultra (Series 2), SKU H e U (diverse configurazioni)
• Esempi CPU: Core Ultra 9 285H, Core Ultra 7 265H/265U, Core Ultra 5 235H/235U (varie configurazioni di P-/E-core, cache e potenze)
• Memoria: 2x DDR5 SO-DIMM, supporto DDR5-6400 IBECC, fino a 64 GB
• Grafica: Intel® Xe LPG+ (fino a 8 Xe cores / 128 EU), 3x DDI (DP/HDMI), eDP o LVDS opzionale, fino a 4 display
• Video: HDMI® fino a 8K60 (HDMI2.1), DP2.1 fino a 8K60 / 5K120Hz, eDP1.4b fino a 4K120Hz HDR
• Storage: NVMe opzionale (PCIe x4) fino a 512 GB; fino a 2x SATA Gen3.2 (alternativa di fabbrica)
• Networking: 1x NBase-T via Intel® I226 (2.5GbE)
• USB: Fino a 2x USB4 Gen2, 4x USB 10Gbps, 8x Hi-Speed USB
• PCIe: PEG Gen4 x8 (H-series) e linee Gen4 aggiuntive configurabili (fino a 20 linee)
• Altre I/O: MIPI CSI (opzione), SPI, I2C, SM Bus, UART, GPIO, audio HD, SoundWire, watchdog, gestione ventola/termica
• Alimentazione: Ingresso principale +8 VDC ÷ +20 VDC; rail ausiliari +5VSBY, +3VRTC
• OS supportati: Windows 10 IoT Enterprise (2019/2021 LTSC), Yocto Kirkstone
• Temperatura operativa: 0°C a +60°C (commerciale)
• Dimensioni: 125 x 95 mm
• Part number: PN-SOM-COMe-BT6-ARL
