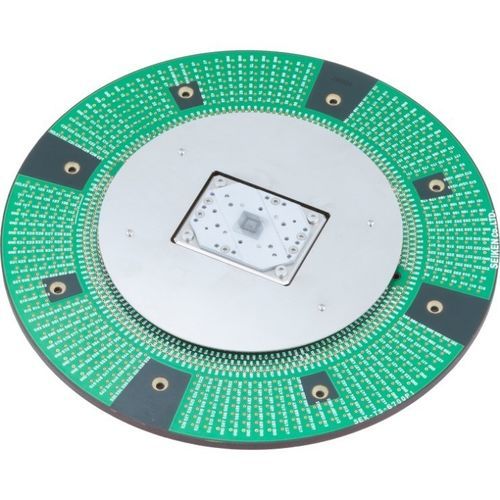

Probe card Kelvin

Le schede di sonda Kelvin di Seiken sono specificamente progettate per misurazioni a quattro terminali (connessione Kelvin), offrendo test di resistenza altamente precisi per i dispositivi. Controllando indipendentemente la corrente (circuito di forza) e la tensione (circuito di rilevamento), le misurazioni Kelvin eliminano efficacemente l'impatto della resistenza di contatto, catturando la vera resistenza del dispositivo (Rs) con precisione. Nelle misurazioni Kelvin, due terminali devono contattare un singolo elettrodo, come un bump di saldatura o un pad. Le schede di sonda Kelvin di Seiken supportano misurazioni a passo fine a partire da passi di elettrodo piccoli come 0,35 mm. Con la capacità di ridurre il divario terminale a soli 0,1 mm, è possibile ottenere un contatto stabile e affidabile anche su elettrodi ultra-piccoli. (Il brevetto n. 5597108 si applica a questo design.) Seiken offre supporto completo per la scheda specializzata richiesta per le sonde Kelvin. Dal design di fissaggi personalizzati ai servizi di produzione completi, forniamo una soluzione completa, garantendo l'abbinamento perfetto tra la tua scheda di sonda e l'attrezzatura di test per la massima precisione ed efficienza. - Contatto affidabile con piccoli elettrodi: Progettato per le tecnologie miniaturizzate di oggi, garantendo un contatto stabile anche con bump ultra-piccoli piccoli come φ180μm. - Layout flessibile dei pin per test multi-chip: Goditi una flessibilità di progettazione totale: le nostre schede di sonda Kelvin supportano layout da 100 a 1000 elettrodi per chip e consentono test multi-chip simultanei. Tutte le nostre schede di sonda avanzate non hanno limitazioni sulla disposizione dei pin, a condizione che i requisiti di passo siano soddisfatti. - Manutenzione facile con pin sostituibili: Mantenere le prestazioni al massimo è semplice; le nostre schede di sonda Kelvin consentono una facile sostituzione dei pin, minimizzando i tempi di inattività e semplificando la manutenzione, proprio come i nostri modelli avanzati di schede di sonda. Esempio di applicazione: - Test di front-end dei semiconduttori Prodotti correlati: - Tecnologia di misurazione Kelvin: Le nostre sonde Kelvin brevettate consentono misurazioni ultra-precise e a bassa resistenza su elettrodi a passo fine. Con un contatto a doppio punto così vicino come 0,1 mm, assicurano una connettività stabile, una durata superiore e una precisione impareggiabile per i dispositivi di nuova generazione. - Socket IC Kelvin: I nostri socket Kelvin supportano test precisi a bassa resistenza a quattro terminali, anche per chip ultra-compatti più piccoli di 1 mm. Progettati per tecnologie all'avanguardia e IC ad alta densità, offrono una precisione impareggiabile per le tue applicazioni più avanzate. - Supporti per sonde (fissaggi di test personalizzati): Noti anche come blocchi di pin, i supporti per sonde sono essenziali per il sondaggio di precisione nei test di componenti elettronici. I nostri supporti per sonde assicurano un allineamento perfetto e un contatto stabile, sia che tu stia utilizzando formati standard o che tu abbia bisogno di un design completamente personalizzato. Specifiche tecniche / Caratteristiche: - Capacità di misurazione a quattro terminali (connessione Kelvin) - Elimina la resistenza di contatto per una misurazione precisa della resistenza del dispositivo - Supporta misurazioni a passo fine da un passo di elettrodo di 0,35 mm - Il divario terminale può essere ridotto a 0,1 mm per elettrodi ultra-piccoli - Brevetto n. 5597108 - Layout flessibile dei pin: 100–1000 elettrodi per chip, test multi-chip supportati - Pin sostituibili per una manutenzione facile - Design e produzione di fissaggi personalizzati disponibili
