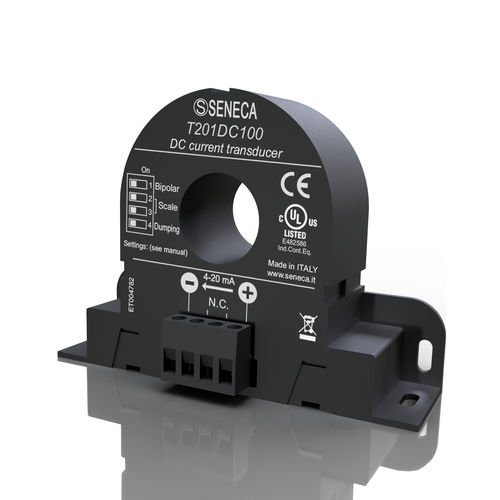

Trasduttore di corrente magnetoresistivo T201DC100

su guida DINDCdi potenza

T201DC100 è un trasduttore di corrente continua passivo galvanicamente isolato dal circuito di misura. Il T201DC100 è nella funzione e nell’aspetto del tutto simile ad un TA in grado di misurare la componente continua della corrente. Per le sue doti di robustezza elettrica, flessibilità d’uso e limitato ingombro, T201DC100 si presta a tutte le applicazioni di misura fino a 100Adc. Descrizione: - Trasduttore passivo di corrente continua 100 Adc, per loop di corrente 4.. 20 mA Portate di ingresso: - Monopolare 0..10 A, 0..25 A, 0..50 A, 0..100 A; bipolare -10..0..+10 A, -25..0..+25 A, -10..0..+50 A, -25..0..+100 A Isolamento: - 1,5 kVdc su conduttori nudi Uscita/Alimentazione: - Loop passivo di corrente 4 ..20 mA Classe di precisione: - 0,2 Connettori: - Faston 6,3 x 0,8 mm per loop 4..20 mA; foro passante da 17,8 mm per cavo di corrente Dimensioni: - 68 x 95 x 25 mm (Ø 20,8 mm)
