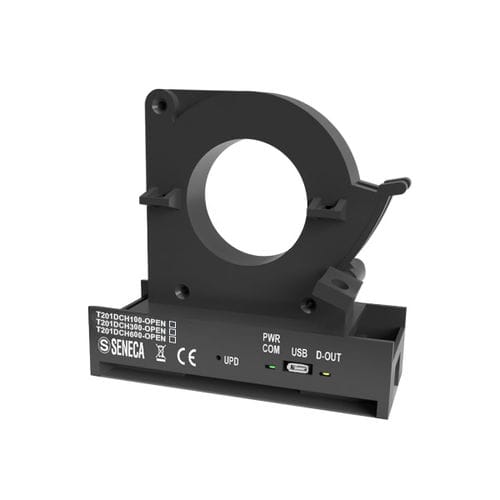

Trasduttore di corrente ad effetto Hall ad anello aperto T201DCH100-OPEN

su guida DINACDC

T201DCH100 è un trasduttore di corrente continua e alternata galvanicamente isolato dal circuito di misura e dalle misure estremamente contenute. Il dispositivo è nella funzione e nell’aspetto del tutto simili ad un TA attivo standard, in grado però di misurare la componente continua e alternata TRMS della corrente. Grazie alle doti di robustezza elettrica, flessibilità d’uso e limitato ingombro, T201DCH100 si presta a tutte le applicazioni di misura (accumulatori, caricabatterie, pannelli solari, gruppi di generazione, carichi in corrente continua e alternata ecc.) fino a 100 Adc/Aac. DATI TECNICI Alimentazione - 12..28 Vdc Assorbimento - 38 mA escluso carico Isolamento e protezioni - 3 kVac (su conduttori nudi) LED Frontale - Alimentazione Uscita digitale Categoria di sovratensione - 300 V CAT III (conduttore nudo); 600 V CAT III (conduttore isolato) Polarità di misura - Positivo (corrente entrante lato etichetta) Configurazione ed esportazione dati - DIP Swtich, Software (EASY SETUP) Grado di protezione - IP20 Classe di precisione - 0,5% f.s. (DC bipolare, AC TRMS) Temperatura operativa - -25..+70°C Temperatura stoccaggio - -40..+85°C Umidità - 10rH..90% non condensante Altitudine - Fino a 2.000 m s.l.m. Nucleo - Apribile Connessioni - Morsetti a vite estraibili a 5 vie, passo 5 mm per cavi fino a 2.5 mm2 Diametro foro passante - 35 mm Dimensioni (lxhxp) - 95x75x35 mm Contenitore - PA6, colore nero Peso - 145 g Certificazioni - CE, UKCA
