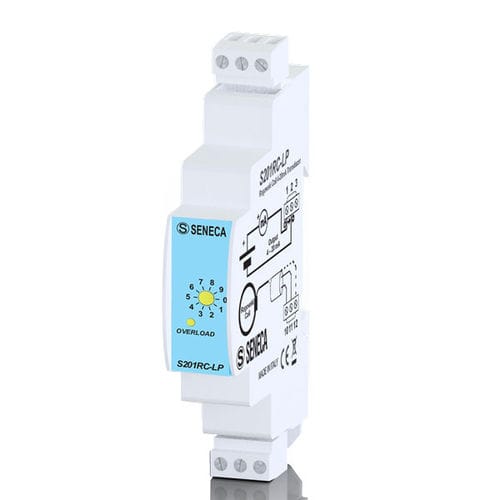

S201RC-LP è un convertitore loop powered adatto per AC misure di corrente da sensori Rogowski. Questo convertitore è caratterizzato da un basso consumo (<0,6 W) e funziona con un sensore che fornisce 100 mV / kA come segnale di uscita per misure TRMS. Le scale di ingresso sono selezionabili come 250, 500, 1.000, 2.000, 4.000 A. S201RC-LP fornisce protezione dalle sovratensioni, inversione di polarità e Filtro di smorzamento (0,5 s / 1 s). L'uso combinato con sensore Rogowski assicura una buona accuratezza, schermatura contro disturbi elettromagnetici e permette all'utente di coprire applicazioni di difficile accesso al sistema di misura non intrusivo. Le applicazioni tipiche di S201RC-LP sono: misurazione di corrente di impianti esistenti, monitoraggio del carico, della potenza e dei consumi, strumenti di misura e controllo di macchine saldatrici.
Assorbimento - < 0,6 W
Grado di protezione - IP20
Indicatori di stato - Over alarm range
Tempo di risposta - 500 ms
Classe di precisione - 0.5% of f.s. (@40..120 Hz)
Canali di ingresso - Nr. 1 per sensori Rogowski con signale di uscita 100mV/kA
Tipo di misurazione: TRMS Scale: 250, 500, 1.000, 2.000, 4.000 @ 50-60 Hz
Banda: 3 kHz
Over-current: 10 kA (1 Vrms)
Protezione: da sovratensioni e polarità inversa
Filtro: FAST = 0.5 s, SLOW = 1 s
Canali di uscita - Nr. 1 in corrente 4..20 mA
Max segnale in uscita: 22 mA
Alimentazione: dal loop in corrente 4..20 mA (9..28 Vdc)
Max carico: 600 Ohm
Coefficiente termico - <200 ppm/°C
Impostazioni - Scale e filtri regolabili
Temperatura operativa - -25..70°C
Dimensions LxHxP - 18x110x62 mm
Montaggio - guida DIN 35 mm (IEC/EN 60715)
