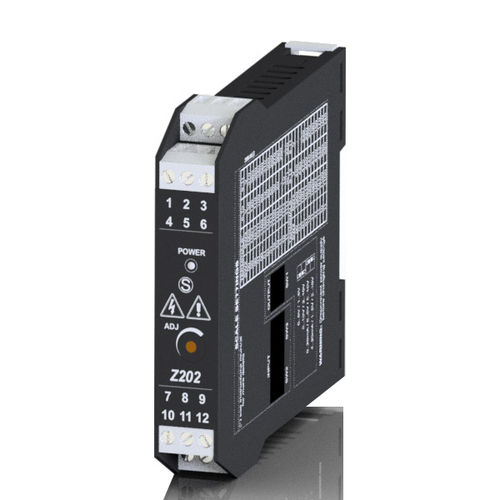

Convertitore/isolatore analogico Z202

4-20 mAgalvanico

Il modulo Z202 misura il valore della tensione alternata applicata ai morsetti di ingresso, convertendolo in un segnale normalizzato in corrente e in tensione ai morsetti d'uscita. Z202 acquisisce in ingresso segnali in tensione alternata 10..490 Vac in 41 scale pre-tarate, selezionabili a mezzo morsetti/DIP-switch. L'uscita può essere in corrente (0/4..20 mA attiva/passiva) ed in tensione (0/1..5 V o 0/2..10 V). Assorbimento max - < 1,5 W Isolamento - 3.750 Vac (ingresso/uscita; ingresso/alimentazione) 1.500 Vac (uscita/alimentazione) Indicatori di stato LED - Alimentazione Tempo di risposta - < 30 ms Classe di precisione - 0,25% Deriva Termica - <150 ppm/K Configurazione - DIP switch Temperatura funzionamento - 0..+60°C Dimensioni - 17,5 x 100 x 112 mm Connessioni - Morsetti estraibili a vite Custodia - Nylon 6 30% fibra vetro Montaggio - Guida DIN 35 mm (IEC/EN 60715) Peso - 200 g Certificazioni - CE Norme - EN 61000-6-4, EN 61000-6-2, EN 61010-1 Canali di ingresso - 1 Tipo di ingresso - TENSIONE ALTERNATA 0..500 Vac (41 scale), impedenza ingresso 2.000 Ω/V Frequenza 10 Hz..1 kHz Canali di uscita - 1 Tipo di uscita - CORRENTE 0..20 / 4..20 mA, carico max 600 Ω, collegamento attivo / passivo TENSIONE 0..5 / 0..10 / 1..5 / 2..10 Vdc, carico min 2.500 Ω
