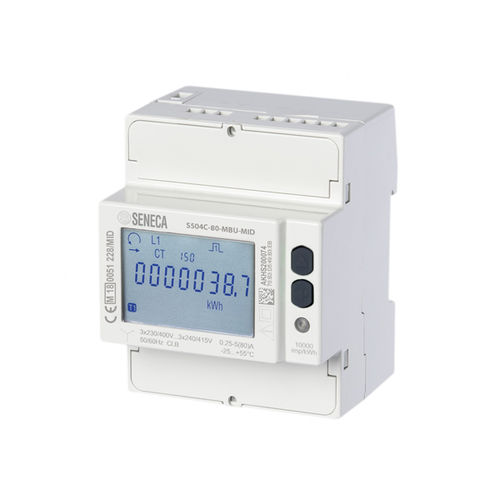

Contatore di energia elettrica trifase S504C-80 series

su guida DINRS-485Modbus

Con connessione diretta fino a 80A, S504C-80 è un contatore di energia compatto a 4 moduli DIN (disponibile anche certificato MID) per la misura dell’energia in ambiente industriale e civile, con comunicazione integrata (RS485 Modbus, M-Bus o Ethernet). Il contatore, oltre all’energia, misura i principali parametri elettrici e li rende disponibili sulla porta COM integrata. Sul display LCD vengono mostrati i totalizzatori e le potenze istantanee. La porta COM consente di gestire il contatore connesso ad una stazione remota. Questi dati vengono trasmessi su linea RS485, M-Bus o Ethernet a seconda del modello. DATI TECNICI Alimentazione - Autoalimentato dalle linee di tensione Tensione - 3x230/400V ... 3x240/415V 50/60Hz 4 fili Interfacce di comunicazione - RS485 Modbus, M-Bus, Ethernet Classe di precisione - Energia attiva classe 1 secondo IEC/EN 62053-21 Energia attiva classe B secondo EN 50470-3 (MID) Energia reattiva classe 2 secondo IEC/EN 62053-23 Uscita S0 - Optoisolata passiva, durata impulso 50 ±2ms ON tim Ingresso tariffa - Optoisolato attivo (non disponibile per il modello Ethernet) LED metrologico - costante d’integrazione 1000 imp/kWh Temperatura di funzionamento - -25°C ... +55°C Certificazioni - CE, MID
