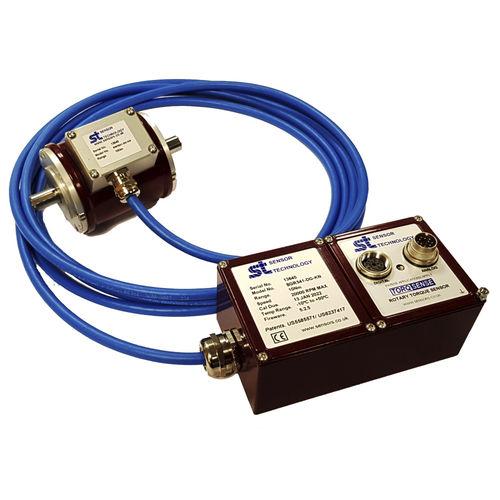

Trasduttore di coppia rotativo SGR531

di alta precisionecompattoper ponte estensimetrico

Nuova per il 2020 è la serie di estensimetri rotativi TorqSense Digital 531 Transducers, che utilizza la tecnologia senza contatto eliminando la necessità di rumorosi collettori rotanti. I sensori di coppia sono adatti per la misurazione della coppia, le prove, il controllo di feedback dei meccanismi di azionamento e le applicazioni di controllo dei processi. I trasduttori della serie SGR utilizzano le moderne tecniche di condizionamento del segnale degli estensimetri per fornire una soluzione di misurazione della coppia ad alta larghezza di banda e a basso costo con elevate capacità di overrange e sovraccarico. Punti chiave e caratteristiche - Campo di misura da 1Nm a 13000Nm - Precisione di ±0,2% - Elettronica digitale separata - Grande capacità di overrange completamente funzionale fino al 250 - Bassi errori dovuti a forze fuori asse - Bassa deviazione di linearità di ≤ ± 0,1% FSD - Basso errore di isteresi di ≤ ± 0,1 % FSD - Variazione zero del segnale di coppia con la rotazione (variazione ciclica) - Nessun anello di scorrimento da consumare - Alta frequenza di campionamento digitale di 4000 campioni al secondo - Misurazione della velocità / Opzioni di calcolo della potenza - Ampia gamma di alimentazione 12-32 VDC - Funzione di test incorporata Specifiche SGR531: - Misura di coppia e velocità (selezionare la gamma di velocità al momento dell'ordine) - Encoder di velocità a 60 impulsi per giro - Uscite di tensione per coppia e velocità +/-5V (opzioni di +/-1V e +/-10V) - Uscite di corrente opzionali: 4-20mA, 0-20mA, 12mA+/-8mA - Precisione +/-0,2% fondo scala - Risoluzione 0.01% fondo scala - Larghezza di banda 3dB - 250hz - 400% di sovraccarico
