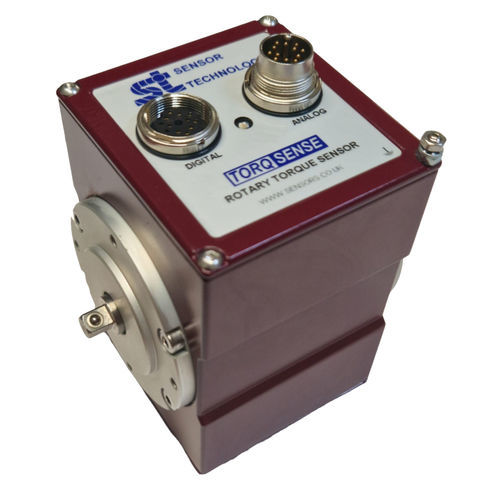

Trasduttore di coppia rotativo SGR515

ad asse quadratoanalogicocon uscita in tensione

I trasduttori estensimetrici rotativi SGR515/SGR516 Torqsense (serie SGR) utilizzano la tecnologia senza contatto, eliminando la necessità di anelli di scorrimento rumorosi. Questo li rende ideali per le applicazioni di verifica della coppia. Progettati specificamente per gli azionamenti quadri, questi trasduttori offrono un accoppiamento perfetto, migliorando l'accuratezza e la stabilità della misura. I trasduttori della serie SGR utilizzano tecniche avanzate di condizionamento del segnale estensimetrico per fornire uscite analogiche ad alta larghezza di banda, disponibili come segnali fissi di tensione o corrente per una perfetta integrazione con la strumentazione analogica. Sono disponibili tre canali di uscita, con assegnazione dei canali a seconda del modello specifico, che offrono una soluzione versatile ed economica per la misurazione della coppia con eccellenti capacità di overrange e sovraccarico. Altre caratteristiche Autodiagnosi BIT - Il sistema diagnostico controlla i sistemi interni e le condizioni operative per individuare eventuali guasti e monitora la coppia, la velocità e la temperatura per verificare le condizioni di sovrascala. Il LED di stato del trasduttore e il semplice pin di uscita "Stato del sensore" forniscono un feedback sullo stato di salute del trasduttore. Sensori per il monitoraggio della temperatura dell'albero per una migliore compensazione e precisione. Errori minimi di carico laterale e finale Deviazione di linearità ridotta di ± 0,05 % FSD Basso errore di isteresi di ± 0,05 % FSD Variazione nulla del segnale di coppia con la rotazione (variazione ciclica)
