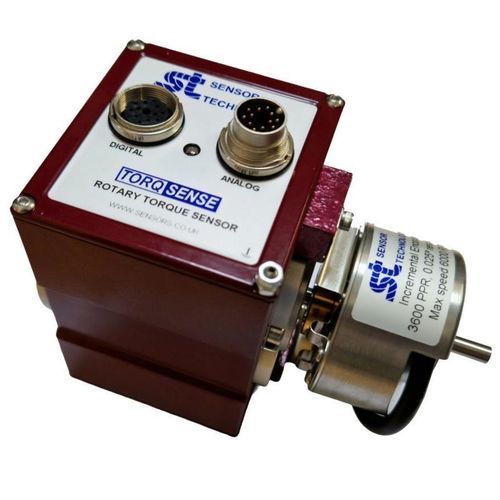

Sensore di coppia rotativo SGR523

RS-232CANUSB

Panoramica del prodotto
Il trasduttore TorqSense SGR523 a estensimetro rotativo utilizza trasmissione del segnale senza contatto, eliminando gli anelli collettori. Integra un encoder incrementale di angolo esterno per misure angolari precise, consentendo l'analisi congiunta coppia/angolo per banchi prova, postazioni di serraggio e valutazione dei meccanismi di trasmissione. Applicazioni tipiche: banchi prova meccanici, prove di serraggio di bulloni/tappi e monitoraggio di processo per individuare guasti e ridurre gli scarti produttivi.

Vantaggi principali

• Intervalli di coppia da 100 mNm a 100 Nm (intervalli superiori in arrivo)
• Accuratezza ±0,1%
• Sovraccarico meccanico 400%
• Lettura fuori scala fino al 250%
• Frequenza di campionamento digitale: 4000 campioni/s
• Uscite digitali: RS232 e USB (standard); CANbus ed Ethernet (opzionali)
• Compatibile con il software TorqView Advanced Torque Monitoring
• Trasmissione del segnale senza contatto — nessun anello collettore da usurare
• Fino a 10.000 impulsi per rivoluzione
• Risoluzione angolare fino a 0,009°
• Velocità operativa fino a 9000 RPM
• Conteggio angolare e di rotazione bidirezionale
• Garanzia a vita

Altre caratteristiche

• BIT self-diagnostics per il monitoraggio di guasti, coppia, velocità e temperatura in condizioni di sovrascala
• LED di stato del trasduttore e pin di uscita "Sensor status" per feedback sullo stato
• Sensoristica temperatura albero opzionale per miglior compensazione e accuratezza
• Software Transducer Control fornito per setup e configurazione
• Tre canali analogici configurabili individualmente (scaling e assegnazione dati)
• Possibilità di collegare fino a 10 trasduttori via USB
• Errori minimi dovuti a carichi laterali e assiali
• Bassa deviazione di linearità ±0,05% FSD
• Basso errore di isteresi ±0,05% FSD
• Nessuna variazione ciclica — zero variazione del segnale di coppia con la rotazione
• Ampia gamma di alimentazione: 12–32 VDC

Caratteristiche / Specifiche tecniche

• Modello: SGR523 (coppia + angolo incrementale ad alta risoluzione)
• Intervalli di coppia: da 100 mNm a 100 Nm
• Accuratezza: ±0,1%
• Deviazione di linearità: ±0,05% FSD
• Isteresi: ±0,05% FSD
• Sovraccarico meccanico: 400%
• Lettura fuori scala: 250%
• Frequenza di campionamento digitale: 4000 campioni/s
• Uscite digitali: RS232, USB (standard); CANbus, Ethernet (opzionali)
• Impulsi angolo: fino a 10.000 impulsi per rivoluzione
• Risoluzione angolo: fino a 0,009°
• Velocità massima: fino a 9000 RPM
• Conteggio bidirezionale di angolo e rotazioni
• Alimentazione: 12–32 VDC
• Canali analogici configurabili: 3
• Diagnostica: BIT self-diagnostics, LED di stato e uscita di stato
• Monitoraggio temperatura: sensori opzionali di temperatura albero
