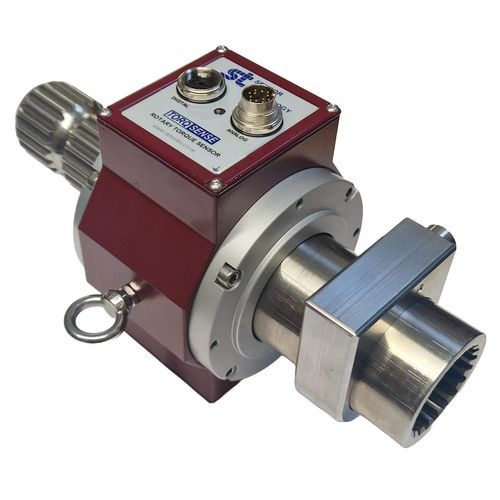

Trasduttore di coppia rotativo SGR571

alberi azionati da presa di forzadigitaleRS-232

Panoramica
Il trasduttore di coppia PTO SGR571 è progettato per misurare con precisione coppia e velocità su attrezzature azionate da presa di forza, incluse macchine agricole e banchi prova industriali. Offre installazione semplice, protezione IP65 e ampia gamma di alimentazione (11–32 V). Canali analogici configurabili e interfacce digitali multiple (RS232, USB standard; CANbus ed Ethernet opzionali) permettono un'integrazione flessibile e la registrazione dati. L'occhiello anti-rotazione impedisce al trasduttore di ruotare con l'albero garantendo misure stabili.

Vantaggi principali

• Campo fino a 2000 Nm
• Compatibile con tutti i tipi di scanalature PTO
• Misurazione precisa di coppia e velocità per prove su alberi PTO
• Occhiello anti-rotazione per impedire la rotazione del trasduttore con l'albero
• Uscite di limite configurabili dall'utente
• Accuratezza ±0,1%
• Sovraccarico meccanico 400%
• Letta in overrange 250%
• Alta frequenza di campionamento digitale: 4000 campioni/s
• Uscite digitali: RS232 e USB (standard); CANbus ed Ethernet (opzionali)
• Compatibile con TorqView Advanced Torque Monitoring Software
• Trasmissione del segnale senza contatto — nessun anello collettore da usurare
• Garanzia a vita

Altre caratteristiche

• Auto-diagnostica BIT per rilevare guasti interni e monitorare coppia, velocità e temperatura
• LED di stato del trasduttore e pin di uscita “stato sensore” per feedback di integrità
• Rilevamento temperatura albero per migliore compensazione e precisione
• Software Transducer Control fornito per configurazione
• Tre canali analogici configurabili singolarmente (scaling e assegnazione dati)
• Possibilità di collegare fino a 10 trasduttori via USB
• Errori minimi dovuti a carichi laterali e assiali
• Bassa deviazione di linearità ±0,05% FSD
• Basso errore di isteresi ±0,05% FSD
• Variazione nulla del segnale di coppia con la rotazione (variazione ciclica)
• Ampia gamma di alimentazione 11–32 V (nominale 12–32 VCC)

Specifiche tecniche

• Modello: SGR571
• Campo massimo di coppia: fino a 2000 Nm
• Accuratezza: ±0,1%
• Deviazione di linearità: ±0,05% FSD
• Errore di isteresi: ±0,05% FSD
• Sovraccarico meccanico: 400%
• Letta in overrange: 250%
• Frequenza di campionamento digitale: 4000 campioni al secondo
• Uscite digitali standard: RS232, USB
• Uscite digitali opzionali: CANbus, Ethernet
• Canali analogici: 3 canali configurabili singolarmente
• Trasmissione del segnale: senza contatto (nessun anello collettore)
• Diagnostica: auto-diagnostica BIT integrata e LED di stato
• Rilevamento temperatura albero per compensazione e precisione
• Anti-rotazione: occhiello per impedire la rotazione del trasduttore con l'albero
• Protezione ingress: IP65
• Tensione di alimentazione: range 11–32 V (nominale 12–32 VCC)
