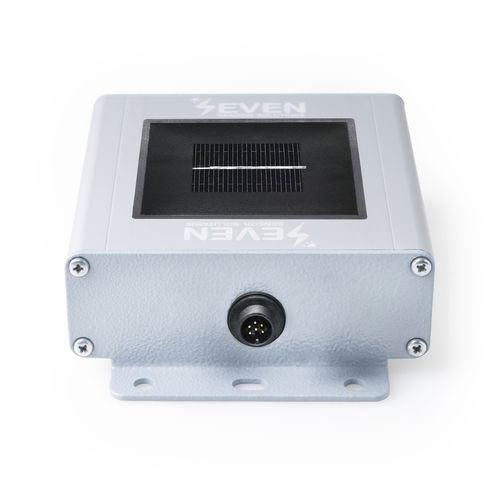

Piranometro di classe A 3S-IS-T-V

con interfaccia analogicacon uscita in tensioneanalogico

Panoramica del prodotto
Questo sensore di irradiazione è progettato per misurare la densità del flusso radiativo nelle centrali fotovoltaiche. Integra un sensore di temperatura della cella PT1000 ed è fornito con staffa di montaggio e cavo per un'installazione semplice. Fornisce un'uscita analogica 0–1,5 V ed è compatibile con SolarEdge Gateway e altri datalogger con ingressi 0–2 V.

Cosa misura il sensore
L'irradiazione solare è la potenza solare ricevuta per unità di superficie (W/m²). Il 3S-IS-T-V utilizza una cella di riferimento in silicio monocristallino e fornisce valori di irradiazione compensati in temperatura in W/m², idonei per il monitoraggio e la valutazione delle prestazioni degli impianti PV.

Come funziona il sensore 3S-IS-T-V

• Una cella solare monocristallina assorbe la luce solare e genera corrente.
• Una resistenza shunt di precisione converte la corrente in un segnale di tensione proporzionale all'irradiazione.
• Un sensore di temperatura PT1000 integrato sul retro della cella compensa le variazioni dovute alla temperatura.
• Una scheda elettronica elabora le misure e calcola l'irradiazione compensata in temperatura (W/m²).
• I dati elaborati vengono forniti tramite uscita analogica 0–1,5 V per collegamento a PLC, SCADA o datalogger.

Caratteristiche principali

• Tracciabilità e precisione: conformità IEC 61724-1 Classe A con incertezza ≤1% e calibrazione conforme a IEC 60904-2.
• Risposta rapida: tempo tipico 1 s (opzione 500 ms).
• Custodia per uso campo: alluminio con protezione UV (IP54) con opzioni IP65/IP68.
• Installazione semplice: fornito con staffa e cavo LIYYC11Y PUR da 3 m per integrazione plug‑and‑play.
• Bassa manutenzione: bassa deriva e calibrazione che riduce frequenza di ricalibrazione.

Dettagli tecnici

• Codice articolo: 3S-IS-T-V
• Cella di riferimento: Silicio monocristallino (31 mm × 31 mm)
• Shunt di corrente: resistenza shunt di alta precisione saldata ai terminali della cella
• Intervallo di irradiazione: 0 – 1500 W/m²
• Incertezza: ≤1% (IEC 61724-1 Classe A)
• Risoluzione: 0,1 W/m² a 1 W/m² (secondo IEC 61724-1 Classe A)
• Tempo di risposta: tipico 1 s (inferiore a 3 s secondo IEC 61724-1 Classe A)
• Deriva: <0,3% / anno
• Campo visivo: >160° (IEC 61724-1 Classe A)
• Angolo inclinazione-azimut: 0° - 0°, ≤1° (IEC 61724-1 Classe A)
• Frequenza di uscita: 1/s
• Uscita dati: Analogica 0–1,5 V
• Alimentazione: 12–30 V DC
• Consumo: 15 mA max @ 24 V DC
• Collegamento elettrico: cavo 3 m LIYYC11Y PUR, resistente a UV e intemperie
• Sensore temperatura cella: PT1000 Classe A (EN 60751)
• Temperatura di esercizio: -40 °C a +85 °C
• Umidità di esercizio: 0–100 %
• Dimensioni custodia: 140 mm × 110 mm × 42 mm (L × P × A)
• Peso: 0,3 kg
• Grado IP: IP54 (opzioni IP65, IP68)
• Materiale custodia: Alluminio
• Conformità: IEC 61724-1:2021 e serie IEC 60904
• Calibrazione: Calibrato con simulatore solare Classe AAA secondo IEC 60904-2 e IEC 60904-4 con cella di riferimento ISFH (Germania)
• Test in campo: Verificato alla luce naturale contro cella di riferimento Fraunhofer ISE (Germania)
