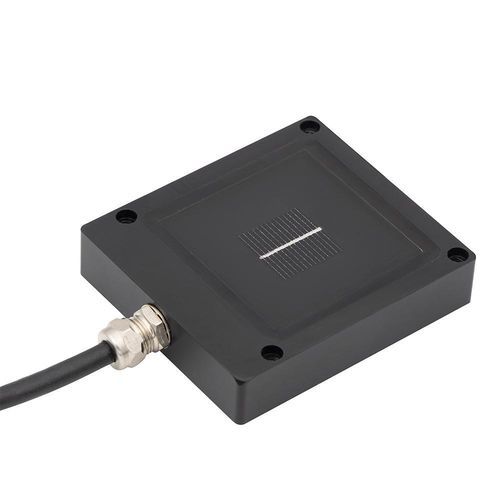

Sensore di radiazione solare con uscita analogica 3S-WPVS

con uscita in mVcon sensore di temperaturaper sistema fotovoltaico

Panoramica del prodotto
La cella di riferimento WPVS (World PV Scale Standard) 3S-WPVS è un sensore di irradiamento basato su una cella di riferimento in silicio monocristallino, progettato per misure e calibrazioni precise in laboratori fotovoltaici e banchi prova per simulatori solari. Fornisce risposta spettrale compatibile con i moduli PV e misura della temperatura per supportare test standardizzati.

Funzioni principali

• Misura l'irradianza usando una cella di riferimento in silicio monocristallino per comportamento compatibile con PV.
• Rileva la temperatura della cella tramite sensore PT1000 Classe A integrato per correzioni termiche.
• Fornisce uscita analogica in tensione (mV) tramite una resistenza shunt di precisione per integrazione con data logger e sistemi di test.
• Utilizzata per la calibrazione di simulatori solari e la verifica delle prestazioni dei moduli PV in condizioni STC.

Principio di funzionamento

• La cella monocristallina genera una corrente proporzionale all'irradianza incidente.
• Una resistenza shunt di precisione converte la corrente in una tensione misurabile (mV).
• Il sensore PT1000 posizionato sotto la cella fornisce la misura della temperatura per la correzione.
• I segnali di irradiamento e temperatura sono disponibili alle uscite analogiche per registrazione e analisi.

Modelli disponibili
Model | Output Type | Connector
3S-WPVS-IV | Analog (mV) | M8 Metal Gland
3S-WPVS-L | Analog (mV) | Lemo EGG.0B.306.CLL

Configurazione opzionale
Il WPVS può essere fornito in versione albedo (configurazione a due sensori) per misurare simultaneamente l'irradianza incidente (POA) e l'irradianza riflessa, utile per sistemi PV bifacciali e calcoli basati sull'albedo.

Applicazioni tipiche

• Laboratori di prova pannelli solari
• Controllo qualità produzione moduli PV
• Calibrazione simulatori solari
• Centri di ricerca e sviluppo
• Analisi prestazioni sistemi bifacciali e misura dell'albedo

Perché WPVS

• Elevata precisione di misura: prodotto e calibrato secondo IEC 60904-2.
• Calibrazione tracciabile: ogni unità calibrata sotto Class AAA sun simulator usando una cella di riferimento certificata da ISFH (Germany).
• Risposta compatibile con PV: utilizza una vera cella solare per un confronto realistico con i moduli PV.
• Scocca in alluminio anodizzato con opzioni IP68 per uso interno ed esterno.
• Design compatto e leggero per facile installazione e posizionamento.
• Integrazione semplice tramite uscita analogica e connettori standard.
• Opzioni di connessione: M8 o LEMO.
• Garanzia di 5 anni.

Uso pratico

• Calibrazione del simulatore solare: posizionata sotto la sorgente luminosa del simulatore per misurare l'irradianza; l'uscita (mV) si confronta con il riferimento 1 sun (1000 W/m² a 25°C) e l'intensità del simulatore viene regolata di conseguenza.
• Test di moduli PV: installata accanto o sullo stesso piano del modulo sotto test per misurare in continuo irradianza e temperatura della cella per validazione e correzione delle misure.

Datasheet & calibrazione
Ogni sensore è calibrato sotto un Class AAA sun simulator in conformità a IEC 60904-2 e IEC 60904-4, utilizzando una cella di riferimento calibrata da ISFH (Germany) per garantire tracciabilità e ripetibilità delle misure.

Caratteristiche / specifiche tecniche

• Codice articolo: 3S-WPVS-IV, 3S-WPVS-L
• Cella di riferimento: Silicio monocristallino (20 mm x 20 mm)
• Angolo di visione: 162°
• Uscita dati: mV (tramite resistenza shunt di precisione integrata)
• Connessione elettrica: cavo 1 m 2x2x0.22 mm LI2Y(St)C11Y-TP, resistente a UV e intemperie (standard)
• Tipo sensore temperatura cella: PT1000 Classe A (EN 60751)
• Connessione: connettore M8 (standard) / connettore LEMO (opzionale)
• Dimensioni box: 70 x 79 x 16 mm (W x L x H)
• Peso: 250,8 g
• Grado di protezione: opzioni IP68
• Materiale scocca: Alluminio anodizzato
• Standard conforme: IEC 60904-2
• Calibrazione: calibrato sotto Class AAA sun simulator secondo IEC 60904-2 e IEC 60904-4 con cella di riferimento certificata da ISFH (Germany)
