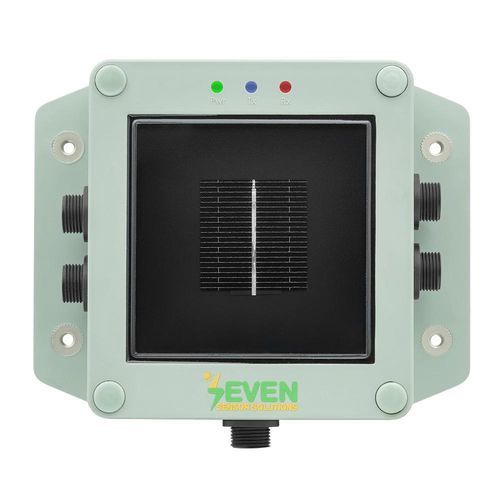

Piranometro di classe A 3S-IS+

RS-485Modbus RTUcon fotodiodo al silicio

Panoramica
Il 3S-IS+ è un sensore di irradiamento avanzato di Classe A progettato per impianti fotovoltaici. Misura l'irradianza solare incidente sui pannelli PV in W/m² e aiuta a monitorare le prestazioni dell'impianto. L'unità supporta una struttura modulare che consente il collegamento di sensori ambientali aggiuntivi e trasmette i dati misurati tramite Modbus RTU su interfaccia RS485.

Principio di funzionamento
Il sensore contiene una cella di riferimento in silicio monocristallino. La cella genera corrente in risposta alla luce, similmente a un pannello PV; tale corrente viene convertita in un segnale misurabile tramite una resistenza shunt di precisione. Un sensore di temperatura PT1000 montato sul retro della cella fornisce la compensazione termica affinché la scheda elettronica restituisca un valore di irradiamento compensato in W/m².

Indicatori diagnostici

• LED Power — Indica che il sensore è alimentato entro il range operativo richiesto (tipicamente 12–24 V DC).
• LED Tx — Transmit — Lampeggia quando il sensore invia dati tramite Modbus RTU.
• LED Rx — Receive — Lampeggia quando il sensore riceve una richiesta Modbus valida.

Vantaggi chiave

• Precisione di Classe A conforme a IEC 61724-1 (incertezza ≤ 1%).
• Design modulare che permette l'integrazione di sensori di temperatura modulo/ambiente, velocità e direzione del vento, umidità relativa e pressione per formare una stazione meteorologica compatta da campo.
• Il comportamento della cella di riferimento corrisponde strettamente ai pannelli PV per misurazioni rappresentative.
• Tempo di risposta rapido (1 s standard, opzionale 500 ms su richiesta).
• Connessioni RS485 in daisy-chain semplici con opzione di resistenza di terminazione ON/OFF tramite GUI del dispositivo.
• Design robusto per esterni con involucro ASA resistente ai raggi UV e cavo PUR resistente ai raggi UV per condizioni esterne.
• Isolamento galvanico tra alimentazione e linea RS485 e conformità SunSpec.
• Garanzia di 5 anni e progettato per affidabilità a lungo termine.

Modelli disponibili (sintesi)
Tutti i modelli riportati sono conformi a IEC 61724-1:2021 Classe A e calibrati in fabbrica. Le principali differenze riguardano il numero/tipo di sensori esterni collegabili via RS485 Modbus RTU. Modelli: 3S-IS+, 3S-IS-1+, 3S-IS-2+, 3S-IS-2T+, 3S-IS-3+, 3S-IS-4+, 3S-IS-5+, 3S-IS-6+.

Tabella modelli (concisa)
Model: 3S-IS+ — Communication: RS485 Modbus RTU — Uncertainty: ≤1% — External sensors: None
Model: 3S-IS-1+ — Communication: RS485 Modbus RTU — Uncertainty: ≤1% — External sensors: Ambient OR Module Temperature Sensor
Model: 3S-IS-2+ — Communication: RS485 Modbus RTU — Uncertainty: ≤1% — External sensors: Ambient OR Module Temperature, Wind Speed Sensor
Model: 3S-IS-2T+ — Communication: RS485 Modbus RTU — Uncertainty: ≤1% — External sensors: Ambient Temperature, Module Temperature Sensor
Model: 3S-IS-3+ — Communication: RS485 Modbus RTU — Uncertainty: ≤1% — External sensors: Ambient Temperature, Module Temperature, Wind Speed Sensor
Model: 3S-IS-4+ — Communication: RS485 Modbus RTU — Uncertainty: ≤1% — External sensors: Ambient Temperature, Module Temperature, Wind Speed, Wind Direction OR Relative Humidity Sensor
Model: 3S-IS-5+ — Communication: RS485 Modbus RTU — Uncertainty: ≤1% — External sensors: Module Temperature, Wind Speed, Wind Direction, Relative Humidity and Ambient Temperature Sensor
Model: 3S-IS-6+ — Communication: RS485 Modbus RTU — Uncertainty: ≤1% — External sensors: Module Temperature, Wind Speed, Wind Direction, Relative Humidity, Ambient Temperature and Pressure Sensor

Informazioni aggiuntive
La gamma di misura dell'irradianza è 0–1600 W/m². Il sensore replica le condizioni dei pannelli per consentire il confronto tra la produzione prevista e quella reale e per calcolare il performance ratio (PR). L'involucro include LED diagnostici e l'elettronica trasmette i dati tramite RS485 Modbus RTU. Ogni sensore è calibrato sotto simulatore solare Class AAA utilizzando una cella di riferimento calibrata da ISFH (Germania).

Caratteristiche / specifiche tecniche

• Codice prodotto: 3S-IS+, 3S-IS-1+, 3S-IS-2+, 3S-IS-2T+, 3S-IS-3+, 3S-IS-4+, 3S-IS-5+, 3S-IS-6+
• Tipo di sensore: Cella di riferimento in silicio monocristallino (31 mm x 31 mm)
• Dati misurati: Irradianza e temperatura interna della cella; temperatura modulo/ambiente, velocità/direzione del vento e umidità relativa/pressione tramite sensori esterni
• Gamma di irradiance: 0 – 1600 W/m²
• Incertezza: ≤ 1% (Classe A secondo IEC 61724-1)
• Risoluzione: 0,1 W/m² (Classe A)
• Tempo di risposta: 1 secondo (Classe A), opzionalmente 500 ms
• Deriva: < 0,3% / anno
• Campo visivo: 170°
• Output dati: RS485 fino a 38400 Baud
• Protocollo di comunicazione: Modbus RTU
• Alimentazione: 12 – 30 V DC (24 VDC raccomandati)
• Consumo: Tipico 21 mA, massimo 30 mA @ 24 V DC @ 25°C
• Isolamento galvanico: 1000 V tra alimentazione e linea RS485
• Sensore temperatura cella: PT1000 Classe A (EN 60751)
• Cavo: 3 m 3x2x0,22 mm², cavo 24 AWG LI2YC11Y-TP PUR, resistente ai raggi UV e agli agenti atmosferici (struttura intrecciata a 6 conduttori compresa la messa a terra)
• Intervallo di temperatura di funzionamento: -40°C a +85°C
• Intervallo di umidità di funzionamento: 0% – 100% UR
• Dimensioni: 135 x 105 x 50 mm (L x P x H)
• Grado di protezione: IP54 (opzionale IP68)
• Materiale dell'involucro: ASA (rinforzato con fibra di vetro, resistente ai raggi UV)
• Calibrazione: Calibrato sotto simulatore solare Class AAA secondo IEC 60904-2 e IEC 60904-4 utilizzando una cella di riferimento calibrata da ISFH
• Standard conformi: IEC 61724-1:2021 e IEC 60904
• Origine: Türkiye
