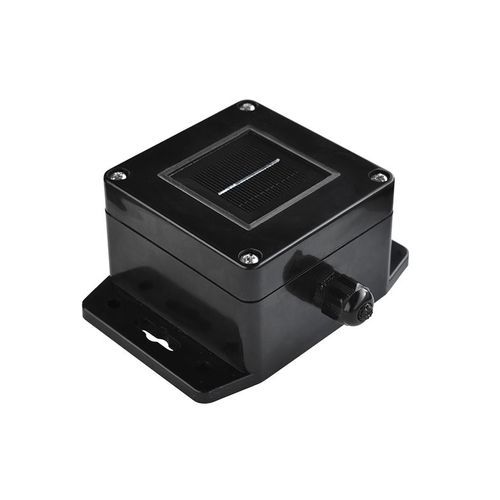

Sensore di radiazione solare Modbus RTU 3S-IS-LR

serieModbuscon interfaccia seriale

Panoramica Il sensore di irradiamento 3S-IS-LR misura l'irradianza solare per impianti fotovoltaici residenziali, su tetto e piccoli impianti. I dati vengono inviati tramite interfaccia seriale RS-485 in Modbus RTU per l'integrazione con inverter, datalogger e SCADA.

Parametri misurati

• Irradianza POA (W/m²): irradiamento sul piano del modulo, utilizzato per il calcolo del Performance Ratio (PR).
• Temperatura del modulo: temperatura sul retro del modulo PV (disponibile nei modelli con ingresso sensore modulo esterno).
• Temperatura ambiente: temperatura dell'aria attorno all'impianto PV (disponibile nei modelli con ingresso sensore ambiente esterno).
• Velocità del vento: velocità orizzontale del vento (disponibile nei modelli con sensore vento esterno).

Opzioni modello (differenze nel numero/tipo di sensori esterni)

• 3S-IS-LR – RS485 Modbus RTU – nessun ingresso per sensore esterno
• 3S-IS-LR-1 – RS485 Modbus RTU – ingresso per sensore Temperatura ambiente O Temperatura modulo
• 3S-IS-LR-2 – RS485 Modbus RTU – Temperatura ambiente O Temperatura modulo; sensore velocità vento
• 3S-IS-LR-2T – RS485 Modbus RTU – ingressi Temperatura ambiente E Temperatura modulo
• 3S-IS-LR-3 – RS485 Modbus RTU – ingressi Temperatura ambiente, Temperatura modulo e Velocità del vento

Vantaggi principali

• Soluzione economica per ampie installazioni su impianti PV residenziali e commerciali di piccola scala.
• Conformità SunSpec e Modbus RTU per integrazione semplificata.
• Custodia IP67 e cavo resistente ai raggi UV adatti all'uso esterno.
• Isolamento galvanico, bassa deriva a lungo termine e supporto software continuo; garanzia di 5 anni.

Installazione e manutenzione

• Montaggio per POA: installare il sensore coplanare ai moduli (stesso angolo di inclinazione e azimut) per misurare correttamente l'irradianza del piano del modulo.
• Evita ombre e riflessi: posizionare il sensore lontano da binari, condotti o oggetti che possano creare ombre o riflessi.
• Cablatura: collegare alimentazione e linee dati RS485 alle porte designate; il dispositivo inizia a trasmettere automaticamente all'accensione.
• Manutenzione: pulire periodicamente la superficie sensibile per rimuovere polvere e residui ed evitare sottostime.

Perché scegliere questo prodotto Progettato per il monitoraggio PV residenziale e piccoli impianti commerciali quando è accettabile un'incertezza ≤3%; offre accuratezza e connettività adeguate con un investimento contenuto.

Specifiche tecniche

• Codice articolo: 3S-IS-LR
• Cella di riferimento: silicio monocristallino (31 mm x 31 mm)
• Intervallo di irradiamento: 0 – 1600 W/m²
• Incertezza: ≤3%
• Risoluzione: 0.1 W/m²
• Deriva: <0.3% / anno
• Frequenza di output: 1/s
• Uscita dati: RS485 fino a 38400 Baud
• Protocollo di comunicazione: Modbus RTU
• Alimentazione: 12–30 V DC
• Consumo: 10 mA max @ 24 VDC
• Connessione elettrica: cavo LIYYC11Y PUR 1 m, resistente ai UV e agli agenti atmosferici (incluso)
• Isolamento galvanico: 1000 V tra alimentazione e bus RS485
• Dimensioni custodia: 118 mm x 84 mm x 55 mm (LxPxA)
• Peso: 300 g
• Protezione ingresso: IP67
• Materiale scocca sensore: ABS
• Normative: IEC 61724-1:2021 e IEC 60904
