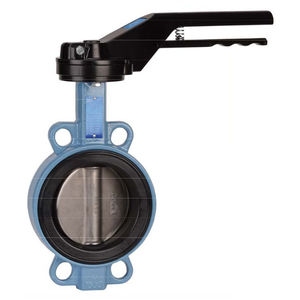

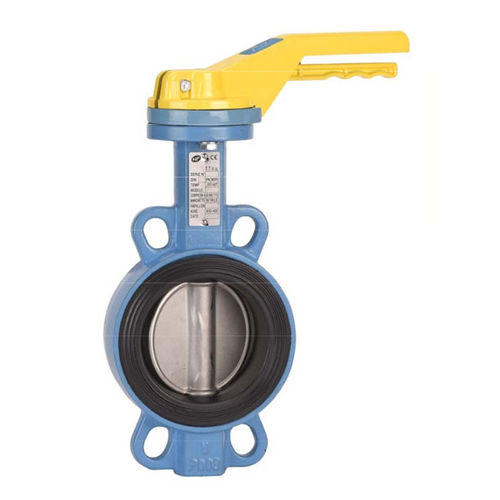

Valvola a farfalla 1141 series

a levaper gaswafer

SPECIFICHE ; - Collo lungo per l'isolamento - Tampone di montaggio ISO 5211 - Tipo di wafer - Tra le flange PN1Û/16 da DN32/40 a 400 e Classe 150 (PN20) da DN40 a 400 (oltre su richiesta) - Flange Betwwen PN10 da DN45Û a DN 1400 - Stelo incrociato completo - Sedile EPDM rimovibile - Acciaio inox fino a DN100 - Malattia di ferro duttile con rivestimento in nlsan nero +/- 300 p oltre DN100 - Leva a 9 posizioni con dispositivo di bloccaggio fino a DN200 . arresto in posizioni ail ma non bloccabile da DN250 a 300 - Colore del corpo rivestito in Rilsan RAL 5024.250-300 micron di spessore - Prolunga dello stelo di 75 mm di lunghezza (opzione) - Leva quadrata 30x30 mm per la chiave spécial (opzione) UTILIZZO: - Fluidi : Acqua fredda e calda. acqua potabile - Température Ts min e max : Da -20°C a + 110°C - Pressione massima Ps : 16 bar fino a DN300,10 bar oltre (vedi grafici a pagina 5) GAMMA : - Con leva da DN 32 a DN 300 - Stelo nudo da DN 350 a DN1400 - Possibile riduttore IP65 ( Cod. 1197) da DN 32 a DN 1400 - IP65 Scatola ingranaggi per catena ( Cod. 1194) da DN 32 a DN 500 - Su richiesta. estensione dello stelo con lunghezza spécial ( Rot. 98665 ) - Su richiesta. CF8M maniglia e bullonatura in acciaio inox Ref. 9831250-9831264 ENDS : Tra le flange PN10/16 da DN32740 a 400 e Classe 150 (PN20) da DN40 a 400 Tra le flange PN10 da DN450 a DN 1400
