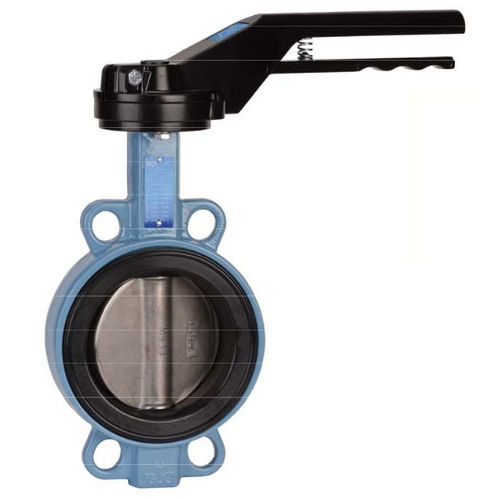

Valvola a farfalla 1147 series
a levadi isolamentowafer

valvola a farfalla
valvola a farfalla
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
a farfalla
Azionamento
a leva
Funzione
di isolamento
Corpo
wafer, rivestita, IP65, in ghisa, in acciaio inox, in EPDM, epossidica
Applicazioni
per polveri
Altre caratteristiche
ISO, per fluidi abrasivi
DN

Max.: 300 mm
(11,811 in)

Min.: 40 mm
(1,575 in)

Pressione

16 bar
(232,1 psi)

Temperatura

Max.: 90 °C
(194 °F)

Min.: -10 °C
(14 °F)

Descrizione

Questa valvola ha un'estensione dello stelo di 75 mm di lunghezza e una leva quadrata di 30x30 mm per una chiave speciale. È una valvola di tipo wafer caratterizzata dal lungo collo per l'isolamento. La serie DN 40-300 1147 ha uno stelo a passaggio totale e una sede in carbossile di nitrile rimovibile. È dotata di una leva a 9 posizioni con dispositivo di blocco fino al DN200 e di un disco in ferro duttile rivestito in resina epossidica. La valvola è costituita da un disco in acciaio inox fino a DN100, con uno spessore di 250-300 micron in un corpo rivestito in rilsan colore RAL 5024. SPECIFICHE ; - Collo lungo per l'isolamento - Tampone di montaggio ISO 5211 - Tipo di wafer - Tra le flange PN1Û/16 da DN32/40 a 400 e Classe 150 (PN20) da DN40 a 400 (oltre su richiesta) - Flange Betwwen PN10 da DN45Û a DN 1400 - Stelo incrociato completo - Sedile EPDM rimovibile - Acciaio inox fino a DN100 - Malattia di ferro duttile con rivestimento in nlsan nero +/- 300 p oltre DN100 - Leva a 9 posizioni con dispositivo di bloccaggio fino a DN200 . arresto in posizioni ail ma non bloccabile da DN250 a 300 - Colore del corpo rivestito in Rilsan RAL 5024.250-300 micron di spessore - Prolunga dello stelo di 75 mm di lunghezza (opzione) - Leva quadrata 30x30 mm per la chiave spécial (opzione) UTILIZZO: - Fluidi : Acqua fredda e calda. acqua potabile - Température Ts min e max : Da -20°C a + 110°C - Pressione massima Ps : 16 bar fino a DN300,10 bar oltre (vedi grafici a pagina 5)

---
