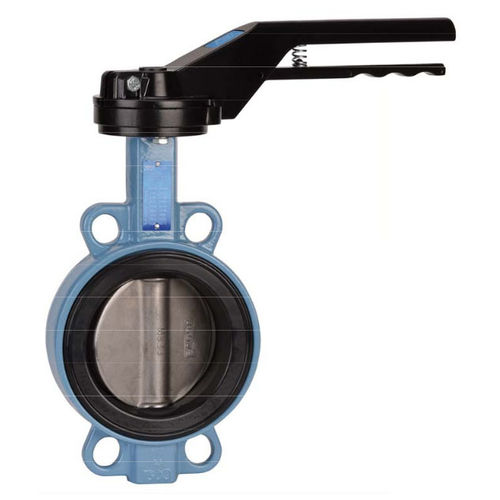

Valvola a farfalla 1146 series

a levadi isolamentoper acido

Questo vlave a farfalla tipo wafer è stato progettato con un lungo collo per l'isolamento, completo di stelo a incrocio completo, un disco Uranus B6 e una sede Hypalon® rimovibile. Con la sua leva a 9 posizioni dotata di un dispositivo di blocco fino a DN200, la valvola può arrestare il funzionamento in qualsiasi posizione (eccetto da DN250 a 300). Ha un colore RAL 5024 rivestito in Rilsan e uno spessore di 250-300 micron. La valvola è dotata di un tampone di montaggio ISO 5211, e di un'estensione opzionale dello stelo di 75 mm e di una leva quadrata di 30x30 mm per una chiave speciale. SPECIFICHE ; - Collo lungo per l'isolamento - Tampone di montaggio ISO 5211 - Tipo di wafer - Tra le flange PN1Û/16 da DN32/40 a 400 e Classe 150 (PN20) da DN40 a 400 (oltre su richiesta) - Flange Betwwen PN10 da DN45Û a DN 1400 - Stelo incrociato completo - Sedile EPDM rimovibile - Acciaio inox fino a DN100 - Malattia di ferro duttile con rivestimento in nlsan nero +/- 300 p oltre DN100 - Leva a 9 posizioni con dispositivo di bloccaggio fino a DN200 . arresto in posizioni ail ma non bloccabile da DN250 a 300 - Colore del corpo rivestito in Rilsan RAL 5024.250-300 micron di spessore - Prolunga dello stelo di 75 mm di lunghezza (opzione) - Leva quadrata 30x30 mm per la chiave spécial (opzione) UTILIZZO: - Fluidi : Acqua fredda e calda. acqua potabile - Température Ts min e max : Da -20°C a + 110°C - Pressione massima Ps : 16 bar fino a DN300,10 bar oltre (vedi grafici a pagina 5) GAMMA : - Con leva da DN 32 a DN 300 - Stelo nudo da DN 350 a DN1400 - Possibile riduttore IP65 ( Cod. 1197) da DN 32 a DN 1400 - IP65 Scatola ingranaggi per catena ( Cod. 1194) da DN 32 a DN 500
