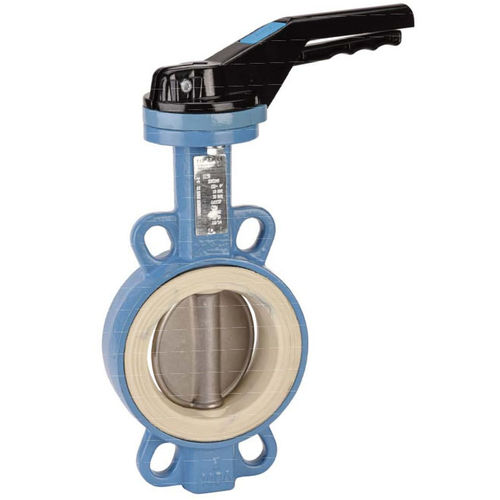

Valvola a farfalla 1156 series

a levadi isolamentoper olio

La serie 1156 è prodotta da Sferaco, ed è una valvola a farfalla tipo wafer integrata con un lungo collo per l'isolamento. L'unità incorpora anche un cuscinetto di montaggio ISO 5211. Il corpo della valvola è rivestito in rilsan con uno spessore che va da 250 micron fino a 300 micron. Tra le flange sono presenti le norme ISO PN10/16 da DN32/40 a 400 e ISO PN20 ANSI150 da DN40 a 400 Ha anche uno stelo incrociato completo, una sede staccabile e una leva che ha fino a 9 posizioni con un dispositivo di bloccaggio fino a DN200, ma non si bloccherebbe da DN250 fino a DN300. La serie 1156 ha una capacità di pressione massima fino a 16 bar. Esiste un'opzione per l'estensione dello stelo fino a 75 mm di lunghezza. SPECIFICHE ; - Collo lungo per l'isolamento - Tampone di montaggio ISO 5211 - Tipo di wafer - Tra le flange PN1Û/16 da DN32/40 a 400 e Classe 150 (PN20) da DN40 a 400 (oltre su richiesta) - Flange Betwwen PN10 da DN45Û a DN 1400 - Stelo incrociato completo - Sedile EPDM rimovibile - Acciaio inox fino a DN100 - Malattia di ferro duttile con rivestimento in nlsan nero +/- 300 p oltre DN100 - Leva a 9 posizioni con dispositivo di bloccaggio fino a DN200 . arresto in posizioni ail ma non bloccabile da DN250 a 300 - Colore del corpo rivestito in Rilsan RAL 5024.250-300 micron di spessore - Prolunga dello stelo di 75 mm di lunghezza (opzione) - Leva quadrata 30x30 mm per la chiave spécial (opzione) UTILIZZO: - Fluidi : Acqua fredda e calda. acqua potabile - Température Ts min e max : Da -20°C a + 110°C - Pressione massima Ps : 16 bar fino a DN300,10 bar oltre (vedi grafici a pagina 5)
