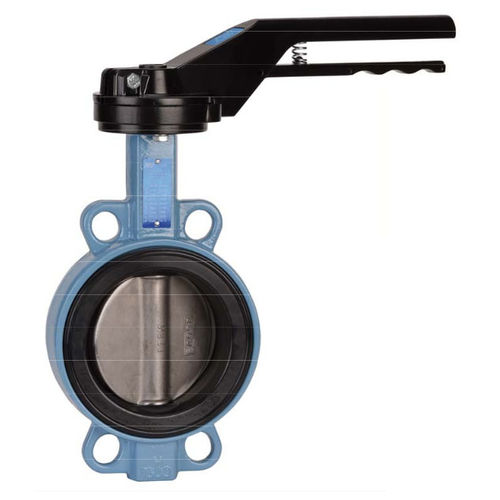

Valvola a farfalla 1154 series
a levadi isolamentoper olio

valvola a farfalla
valvola a farfalla
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
a farfalla
Azionamento
a leva
Funzione
di isolamento
Tipo di fluido
per olio, per acido, per idrocarburi, per benzina, di petrolio, per biogas, per CO2
Corpo
wafer, rivestita, IP65, in ghisa, in acciaio inox, PTFE, in EPDM
Applicazioni
per l'industria del gas
Altre caratteristiche
ISO
DN

Min.: 40 mm
(1,575 in)

Max.: 600 mm
(23,622 in)

Pressione

10 bar, 16 bar
(145 psi, 232,1 psi)

Temperatura

Min.: -5 °C
(23 °F)

Max.: 180 °C
(356 °F)

Descrizione

Le serie 1145, prodotte da Sferaco, sono valvole a farfalla per wafer e sono integrate con un disco costruito in acciaio inossidabile, un cuscinetto di montaggio ISO 5211, un lungo collo per l'isolamento e un corpo diviso in 2 parti. Incorpora anche un anello di tenuta in PTFE di 3 mm di spessore che incorpora una guarnizione elastica di 6 mm di spessore in silicone L'asta dell'unità ha un'opzione per essere estesa fino a 75 mm. SPECIFICHE ; - Collo lungo per l'isolamento - Tampone di montaggio ISO 5211 - Tipo di wafer - Tra le flange PN1Û/16 da DN32/40 a 400 e Classe 150 (PN20) da DN40 a 400 (oltre su richiesta) - Flange Betwwen PN10 da DN45Û a DN 1400 - Stelo incrociato completo - Sedile EPDM rimovibile - Acciaio inox fino a DN100 - Malattia di ferro duttile con rivestimento in nlsan nero +/- 300 p oltre DN100 - Leva a 9 posizioni con dispositivo di bloccaggio fino a DN200 . arresto in posizioni ail ma non bloccabile da DN250 a 300 - Colore del corpo rivestito in Rilsan RAL 5024.250-300 micron di spessore - Prolunga dello stelo di 75 mm di lunghezza (opzione) - Leva quadrata 30x30 mm per la chiave spécial (opzione) UTILIZZO: - Fluidi : Acqua fredda e calda. acqua potabile - Température Ts min e max : Da -20°C a + 110°C - Pressione massima Ps : 16 bar fino a DN300,10 bar oltre (vedi grafici a pagina 5) GAMMA : - Con leva da DN 32 a DN 300 - Stelo nudo da DN 350 a DN1400 - Possibile riduttore IP65 ( Cod. 1197) da DN 32 a DN 1400 - IP65 Scatola ingranaggi per catena ( Cod. 1194) da DN 32 a DN 500 - Su richiesta. estensione dello stelo con lunghezza spécial ( Rot. 98665 ) - Su richiesta. CF8M maniglia e bullonatura in acciaio inox Ref. 9831250-9831264

---
