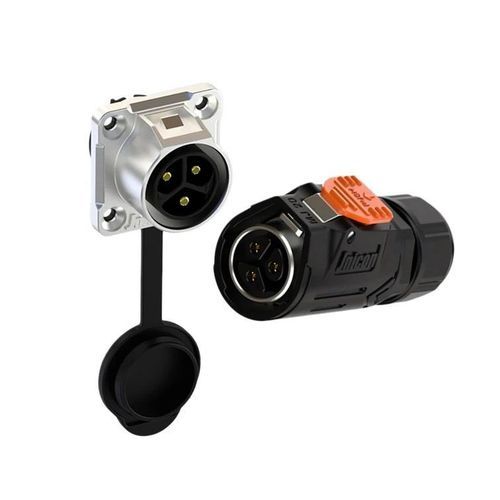

Connettore di alimentazione elettrica

cavo a cavobloccabile con clipa 2 mandrini

Riepilogo prodotto
Connettore impermeabile QuickLock 20A per sistemi di sicurezza e illuminazione esterna, con protezione IP67 e contatti in rame argentato per trasmissione di potenza stabile.

Panoramica

• Capacità 20A – Corrente nominale 20A con pin in rame argentato per trasmissione stabile.
• Meccanismo QuickLock – Connessione senza attrezzi con feedback acustico e bloccaggio antivibrazione.
• IP67 impermeabile – Completamente sigillato contro acqua e polvere per uso esterno e industriale; adatto per immersione temporanea.
• Pronto per sistemi di sicurezza – Progettato per telecamere CCTV, sistemi di monitoraggio e illuminazione del paesaggio.
• Certificazioni globali – ISO9001, CE, UL, TUV e RoHS.

Specifiche (tabella)
Dettagli prodotto | Specifica 1 | Specifica 2 | Specifica 3
Numero pin: 2 pin | 3 pin | 4 pin
Diametro pin X numero: 2.4mm | 2.4mm | 2.4mm
Corrente nominale: 20A | 20A | 20A
Tensione nominale: 300V | 300V | 300V
Tensione di tenuta: 2000V | 2000V | 1500V
Sezione cavo: 0.75mm²–2.5mm² (20–12AWG) | 0.75mm²–2.5mm² (20–12AWG) | 0.75mm²–2.5mm² (20–12AWG)
Gamma diametro: MAX Φ13.0mm | MAX Φ13.0mm | MAX Φ13.0mm
Livello di protezione: IP67 | IP67 | IP67
Modalità di connessione: QuickLock | QuickLock | QuickLock
Classe di resistenza al fuoco: UL94-V0 | UL94-V0 | UL94-V0
Temperatura d'esercizio: -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certificazione: ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Dettagli prodotto
La famiglia MJ20 impiega pin in rame argentato per assicurare una trasmissione di potenza stabile. L'accoppiamento QuickLock senza attrezzi fornisce un feedback acustico e un bloccaggio antivibrazione per connessioni sicure in campo. L'alloggiamento ritardante di fiamma rispetta UL94-V0. I modelli sono sigillati IP67 per installazioni esterne, inclusa immersione temporanea e protezione dalla polvere. I connettori supportano una vasta gamma di sezioni cavo (0.75mm²–2.5mm², 20–12 AWG) con diametro massimo del cavo fino a Φ13.0mm. Intervallo di temperatura d'esercizio: -40°C a 105°C. Certificazioni di qualità e sicurezza: ISO9001, CE, UL e RoHS.

Specifiche tecniche

• Serie: MJ20
• Variante modello: 3 pin
• Corrente nominale: 20A
• Tensione nominale: 300V
• Tensione di tenuta: 2000V
• Diametro pin: 2.4mm
• Sezione cavo: 0.75mm²–2.5mm² (20–12 AWG)
• Diametro massimo cavo: Φ13.0mm
• Protezione: IP67 (impermeabile & antipolvere)
• Modalità di connessione: QuickLock (senza attrezzi, clic udibile)
• Materiale contatti: pin in rame argentato
• Alloggiamento: materiale ritardante UL94-V0
• Temperatura di esercizio: -40°C a 105°C
• Certificazioni: ISO9001, CE, UL, RoHS
