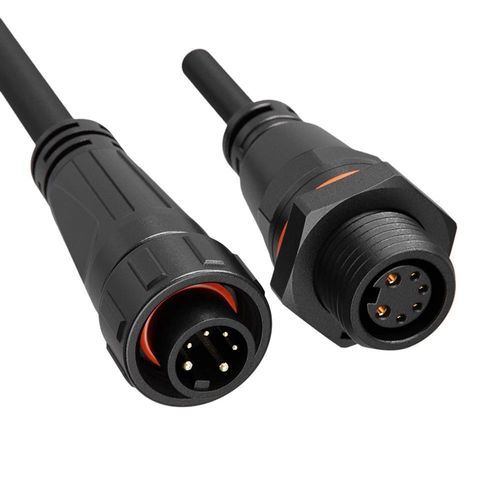

Connettore ibrido

circolarebloccabile mediante viteM16

Riepilogo del prodotto
Connettore circolare impermeabile ibrido M16 10A+5A con bloccaggio a vite che combina contatti di potenza e segnale in un unico alloggiamento. Disponibile in versione assemblabile in campo o stampata con cavo. Certificazioni UL, TUV, CE e RoHS; prodotto in stabilimenti certificati ISO9001 / IATF16949.

Panoramica del prodotto

• Ibrido potenza e segnale – 2 pin di potenza (10A/125V, Ø1,5 mm) e 4 pin di segnale (5A/60V, Ø1,0 mm) in un unico connettore per semplificare il cablaggio e risparmiare spazio nel pannello.
• Meccanismo di bloccaggio a vite – Accoppiamento filettato che garantisce un collegamento sicuro con design antivibrazione, adatto a apparecchiature mobili e industriali.
• IP68 impermeabile – Sigillatura completa contro polvere e immersione prolungata; opzione IP69K disponibile per ambienti di lavaggio ad alta pressione/alta temperatura.
• Formato compatto M16 – Alloggiamento circolare salvaspazio per configurazioni di contatti miste e assemblaggi compatti.
• Opzioni di assemblaggio – Disponibile assemblabile in campo o stampato con cavo in base alle esigenze di installazione.
• Certificazioni globali – UL, TUV, CE, RoHS (produzione in stabilimenti certificati ISO9001 / IATF16949).

Specifiche prodotto (tabella)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6 | Specification 7
Numero di pin | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
Diametro pin X numero | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Corrente nominale | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Tensione nominale | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Tensione di isolamento | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Sezione cavo | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Diametro max | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Livello di protezione | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Modalità di connessione | Bloccaggio a vite | Bloccaggio a vite | Bloccaggio a vite | Bloccaggio a vite | Bloccaggio a vite | Bloccaggio a vite | Bloccaggio a vite
Resistenza alla combustione | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Temperatura operativa | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificazioni | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Vantaggi del prodotto

• Protezione impermeabile e antipolvere – Grado IP68 per immersione prolungata; opzione IP69K per ambienti di lavaggio impegnativi.
• Ampio intervallo di temperatura – Standard −40℃ a +105℃ (alcune serie fino a +125℃) per condizioni estreme.
• Scocca ritardante di fiamma – Plastica tecnica con classificazione UL94 V‑0 e resistenza agli urti.
• Durata degli accoppiamenti – Progettato per 500+ cicli di accoppiamento per affidabilità meccanica a lungo termine.

Specifiche tecniche

• Famiglia modello: connettori circolari ibridi impermeabili M16
• Disposizione contatti (questo SKU): 2 contatti potenza + 4 contatti segnale
• Corrente contatti potenza: 10A (tipica)
• Corrente contatti segnale: 5A (tipica)
• Diametri contatto: potenza Ø1.5mm, segnale Ø1.0mm (configurazione 2+4)
• Tensioni nominali: fino a 125V per potenza, 60V per segnali (vedi tabella per varianti)
• Tensione di isolamento: fino a 1500V in molte varianti (500V per mix ibridi)
• Supporto sezione cavo: 0.3mm² a 1.0mm² a seconda della configurazione
• Livello di protezione: IP68 (opzione IP69K)
• Bloccaggio: bloccaggio a vite (accoppiamento filettato) con design antivibrazione
• Materiale scocca: plastica tecnica ritardante di fiamma, UL94‑V0
• Temperatura operativa: -40℃ a +105℃ (dipende dalla serie)
• Certificazioni: ISO9001, CE, UL, RoHS
