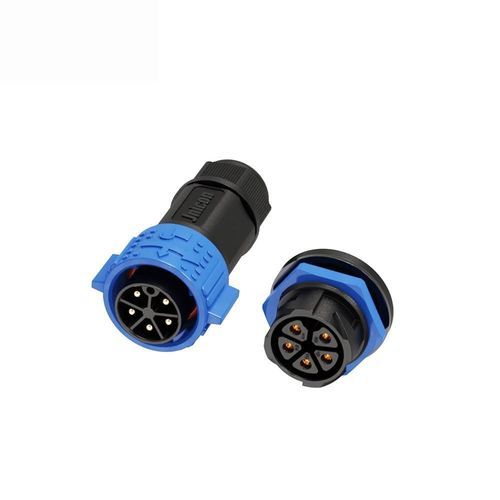

Connettore di alimentazione elettrica

cavo a cavopush-to-lockM25

Panoramica del prodotto

• Connettore di alimentazione stagno 5 poli 30A con blocco a innesto a pressione e protezione IP67 per illuminazione LED esterna e apparecchiature navali.
• Progettazione multipolare 30A – contatti in lega di rame Φ2.7mm che supportano 30A a 300V per alimentazione stabile in sistemi multi‑circuito.
• Meccanismo a blocco a pressione – connessione/disconnessione rapida senza utensili con design auto‑bloccante e prestazioni antivibrazione per ambienti gravosi.
• IP67 impermeabile e antipolvere – struttura completamente sigillata che protegge da ingresso d'acqua e polvere; adatto per applicazioni esterne e marine.
• Ampia compatibilità dei cavi – supporta cavi 1.0mm²–6mm² (18–9 AWG) con diametro esterno massimo Φ16mm.
• Robusto e sicuro – involucro in plastica tecnica autoestinguente UL94 V‑0 e contatti in lega di rame; intervallo di funzionamento -40℃ – 105℃.
• Certificazioni globali – modelli disponibili con ISO9001, CE, UL e RoHS.

Specifiche del prodotto (tabella)
Dettagli prodotto | Specifica 1 | Specifica 2 | Specifica 3 | Specifica 4
Numero di pin | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Diametro pin x numero | φ3.5mm | φ3.5mm | φ3.5mm | 2.7mm
Corrente nominale | 50A | 50A | 50A | 30A
Tensione nominale | 500V | 500V | 500V | 300V
Tensione di resistenza | 2500V | 2500V | 2500V | 1500V
Sezione cavo | 1.0mm²~6mm² (18~9 AWG) | 1.0mm²~6mm² (18~9 AWG) | 1.0mm²~6mm² (18~9 AWG) | 1.0mm²~6mm² (18~9 AWG)
Gamma diametro | MAX φ16mm | MAX φ16mm | MAX φ16mm | MAX φ16mm
Livello di protezione | IP67 | IP67 | IP67 | IP67
Modalità di connessione | Push Locking | Push Locking | Push Locking | Push Locking
Livello di resistenza alla combustione | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Temperatura operativa | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificazione | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Note tecniche aggiuntive

• Materiale dei contatti: lega di rame (contatti Φ2.7mm per la configurazione a 5 pin che supportano 30A a 300V).
• Materiale dell'involucro: plastica tecnica autoestinguente conforme a UL94 V‑0.
• Progettato per ambienti soggetti a vibrazioni con accoppiamento e disaccoppiamento senza utensili tramite blocco a innesto a pressione.
• Sigillatura IP67 adatta all'immersione temporanea (esposizione marina e all'aperto); protezioni superiori (es. IP68/IP69K) possono essere disponibili come opzioni personalizzate per modelli specifici.

Caratteristiche tecniche / Specifiche

• Serie / Modello: M25
• Configurazione: 5 Pin (5 contatti)
• Diametro contatto: Φ2.7 mm (lega di rame)
• Corrente nominale: 30 A
• Tensione nominale: 300 V
• Tensione di resistenza: 1500 V
• Sezione cavo supportata: 1.0 mm² – 6 mm² (18 – 9 AWG)
• Diametro massimo cavo: MAX φ16 mm
• Livello di protezione: IP67 (impermeabile e antipolvere)
• Modalità di connessione: Push Locking (senza utensili, auto‑bloccante)
• Autoestinguibilità: UL94 V‑0
• Intervallo di temperatura di funzionamento: -40℃ – 105℃
• Certificazioni: ISO9001, CE, UL, RoHS
