Connettore di dati

RJ45Ethernetcircolare

Breve descrizione

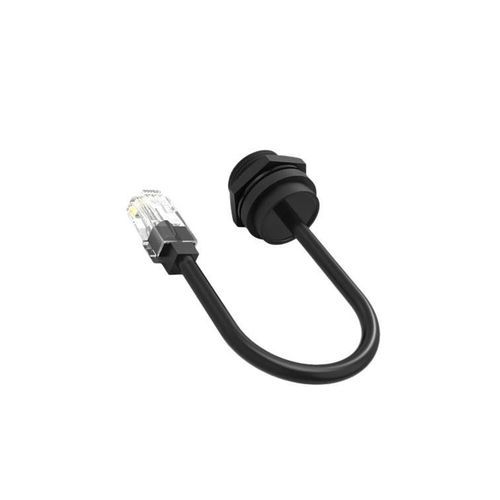

Connettore RJ45 stagno M19 a 8 poli con protezione IP68 e innesto con bloccaggio a vite, progettato per collegamenti Ethernet industriali sicuri in ambienti gravosi e soggetti a vibrazioni.

Panoramica del prodotto

• Interfaccia RJ45 standard – Configurazione a 8 poli compatibile con cavi Ethernet Cat5/Cat5e per trasmissione dati in applicazioni industriali e IIoT.
• IP68 impermeabile e antipolvere – Sigillatura completa contro polvere e acqua; testato per immersione fino a 1 m; adatto per installazioni esterne e marittime.
• Meccanismo di bloccaggio a vite – Accoppiamento filettato che assicura connessioni resistenti alle vibrazioni; la versione con vite è classificata fino a 3000 cicli di accoppiamento per evitare disconnessioni accidentali.
• Design compatto M19 – Forma circolare standard M19 che salva spazio sul pannello e offre protezione meccanica robusta per connessioni e instradamento cavi.
• Certificazioni – Conformità della serie: ISO9001, CE, RoHS; certificazione UL ove applicabile (vedere specifiche tecniche).

Vantaggi principali

• Opzioni di protezione ambientale affidabili IP67/IP68 nella serie per uso industriale ed esterno.
• Ampio intervallo di temperatura di esercizio (standard -40°C a 105°C; serie selezionate fino a 125°C) per ambienti estremi.
• Scocca in materiale ritardante di fiamma UL94-V0 per maggiore sicurezza e resistenza agli urti.
• Elevata durabilità dei cicli di accoppiamento (serie 500+ cicli; variante RJ45 con vite fino a 3000 cicli) per installazioni a lungo termine.

Tabella tecnica (varianti prodotto / righe riassunte)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin | 8 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm | 3.5mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A | 2A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V | 300V
Cable Gauge | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.3mm²~0.5mm² (24+20 AWG) | 0.2mm²-0.3mm² (24 AWG)
Diameter Range | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | MAX φ6mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 | IP68
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Screw Locking
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Caratteristiche / specifiche tecniche

• Interfaccia: RJ45 8 poli (compatibile Cat5/Cat5e)
• Protezione: IP68 per la variante RJ45 (la serie include opzioni IP67/IP68)
• Bloccaggio: Accoppiamento a vite per la variante M19 RJ45, resistente alle vibrazioni
• Cicli di accoppiamento: Variante a vite fino a 3000 cicli; serie generalmente 500+ cicli
• Corrente nominale: Dipende dalla variante (RJ45/dati tipicamente bassa corrente; varianti di potenza fino a 120A+)
• Tensione nominale / resistenza: Vedere la tabella tecnica per esempi per variante
• Temperatura di esercizio: -40°C a 105°C (standard); alcune serie fino a 125°C
• Scocca: Materiale UL94-V0 ritardante di fiamma
• Certificazioni: ISO9001, CE, UL, RoHS (a seconda della serie prodotto)
• Design: Forma circolare compatta M19 ottimizzata per risparmio di spazio sul pannello nelle installazioni industriali
