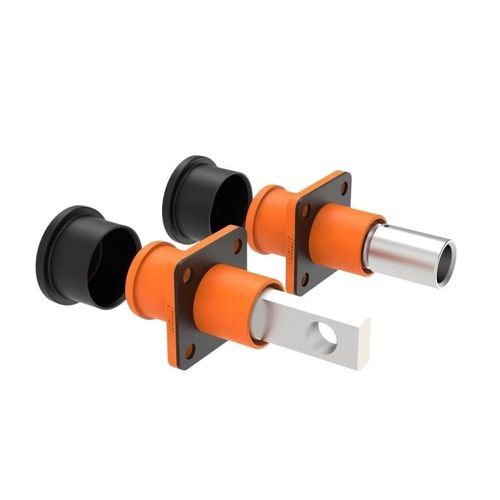

Connettore di alimentazione elettrica

crimpabilealta corrente1 pine

Panoramica del prodotto
Connettore per accumulo energetico 150A / DC1000V con grado di protezione IP67, disponibile con terminazioni crimpate e busbar per sistemi di accumulo energetico commerciali e su scala utility. Progettato per installazioni esterne e containerizzate ESS che richiedono connessioni DC affidabili e protezione antitocco.

Specifiche chiave

• Corrente nominale – 150A (disponibile anche nelle varianti 120A e 200A); compatibile con cavi in rame fino a 35 mm² per le varianti ad alta corrente.
• Tensione nominale – DC 1000V (AC 800V ove applicabile).
• Contatto – rame rosso T2, pin massiccio argentato, diametro Φ9,0 mm; resistenza di contatto ≤5 mΩ (tipica per la variante 150A).
• Protezione – IP67 da accoppiato (opzioni IP68/IP69K su richiesta).
• Temperatura di esercizio – -40°C a 125°C.

Dettagli prodotto

• Numero pin – 1 pin
• Diametro pin – 9 mm
• Corrente nominale (varianti) – 120A / 150A / 200A
• Tensione nominale – DC1000V / AC800V
• Tensione di tenuta – Fino a 3000V DC (dipende dal design)
• Sezione cavo – fino a 35 mm² (per varianti ad alta corrente)
• Grado di protezione – IP67 (accoppiato)
• Modalità di connessione – Crimp / Busbar
• Resistenza alla combustione – Involucro UL94 V-0
• Temperatura operativa – -40°C a 125°C
• Certificazioni – ISO9001, CE, UL, RoHS (TUV opzionale)

Caratteristiche e vantaggi

• Sigillatura impermeabile e protezione dalla polvere affidabili (IP67) per ESS esterni e containerizzati.
• Elevata durabilità nelle accoppiature (≥500 cicli) per mantenere la stabilità del contatto in scenari di frequenti collegamenti/scollegamenti.
• Pin massiccio in rame T2 argentato (Φ9,0 mm) per bassa resistenza di contatto e resistenza alla corrosione.
• Involucro ritardante di fiamma UL94 V-0 con resistenza agli urti per proteggere i terminali interni.
• Ampia gamma di temperature adatta a condizioni climatiche e ambienti industriali diversi.

Applicazioni e conformità

• Sistemi di accumulo di energia commerciali e su scala utility (BESS / ESS)
• Moduli di accumulo in container e rack batterie esterni
• Accumulo PV, microgrid e sistemi di alimentazione DC industriali
• Progettato per soddisfare requisiti di sicurezza e certificazione (ISO9001, CE, UL, RoHS)
