Connettore ibrido

a baionettaM402+4 pin

Panoramica

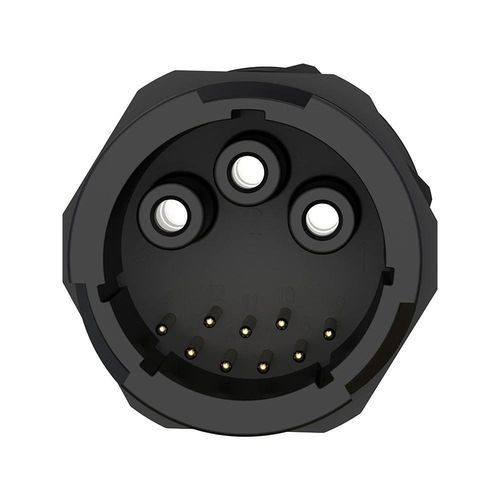

• Connettore ibrido impermeabile con bloccaggio a baionetta 50A+10A, progettato per controllo industriale, trasmissione di potenza e segnali in ambienti severi.
• Integra tre contatti di potenza (50A, 3,6 mm) e nove contatti multi-segnale (10A, 1,5 mm) in un unico corpo M40.
• Bloccaggio a quarto di giro con caratteristiche antivibrazione per accoppiamento e sganciamento rapidi e sicuri.
• Grado di protezione standard IP67; opzioni IP68 e IP69K per immersioni prolungate o applicazioni di lavaggio intensivo.
• Certificazioni internazionali: UL, TUV, CE e RoHS.

Punti salienti del prodotto

Protezione impermeabile e antipolvere ad alta affidabilità
I modelli soddisfano IP67 per immersione temporanea e offrono opzioni IP68/IP69K per immersioni prolungate o requisiti di lavaggio.

Ampia gamma di temperatura operativa
Funzionamento da -40°C a +105°C (alcune varianti fino a +125°C) per climi estremi e installazioni industriali.

Scocca ignifuga ad alta resistenza
Scocca in plastica tecnopolimera con classificazione UL94 V-0 e progettazione strutturale per resistere agli urti e proteggere i terminali.

Elevata durabilità dei cicli di accoppiamento
Validato per oltre 500 cicli di accoppiamento per garantire prestazioni di contatto stabili in scenari di connessione frequente.

Versatilità elettrica e meccanica
La configurazione ibrida supporta cablaggi combinati di potenza e controllo in un ingombro compatto, semplificando i cablaggi e le connessioni di pannello.

Specifiche

• Configurazioni: 2, 3, 4, 5, 2+4, 3+9 pin (serie M40).
• Diametri dei pin: 8,0 mm (2 pin); 6,0 mm (3/4 pin); 3,6 mm (5 pin e pin di potenza); varianti ibride 6,0+1,5 mm o 3,6+1,5 mm.
• Correnti nominali: fino a 150A (2 pin), 120A (3/4 pin), 50A (5 pin), ibride 120A+10A o 50A+10A a seconda della configurazione.
• Tensioni nominali: fino a 600V per i circuiti principali; le varianti ibride includono 60V per i pin di segnale; vedere la scheda tecnica per configurazione.
• Tensione di tenuta: fino a 5000V a seconda della configurazione.
• Gamma cavi: da 0,3mm² a 25mm² a seconda della configurazione (vedere datasheet).
• Grado di protezione: IP67 standard (opzioni IP68/IP69K disponibili).
• Modalità di collegamento: bloccaggio a baionetta a quarto di giro con design antivibrazione.
• Durabilità: >500 cicli di accoppiamento.
• Certificazioni: ISO9001, CE, UL, RoHS, copertura TUV disponibile.

Applicazioni

• Sistemi di controllo industriale, reti PLC e circuiti di retroazione dell'automazione.
• Connessioni ibride di potenza e multi-segnale che riducono la complessità del cablaggio.
• Apparecchiature esterne e installazioni in ambienti gravosi che richiedono protezione IP67 e bloccaggio a baionetta sicuro.

Specifiche tecniche

• Serie: serie di connettori ibridi M40 (configurazione 3+9 pin disponibile).
• Configurazione ibrida: integra pin di potenza ad alta corrente (50A) con pin multi-segnale (10A) in un unico corpo.
• Bloccaggio: baionetta a quarto di giro con design antivibrazione.
• Protezione ingressi: IP67 standard; IP68/IP69K opzionale per modello.
• Materiale & resistenza al fuoco: scocca in plastica tecnopolimera, UL94 V-0.
• Intervallo di temperatura: -40°C a +105°C (alcune varianti fino a +125°C).
• Durabilità: >500 cicli di accoppiamento.
• Elettrico: fare riferimento alle specifiche di corrente/tensione per configurazione.
• Certificazioni: ISO9001, CE, UL, RoHS, TUV disponibile.
