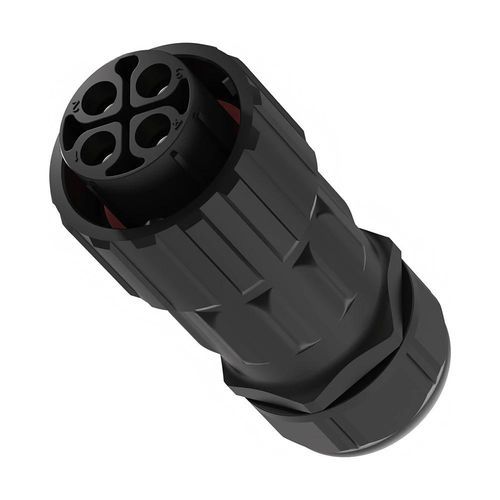

Connettore di alimentazione elettrica

circolarea baionettaM40

Panoramica del prodotto
Il connettore stagno M40 a 4 poli è un connettore con bloccaggio a baionetta, classificato 120A e 600V, progettato per stazioni di ricarica VE, sistemi di accumulo energetico e collegamenti pacchi batteria. Offre protezione IP67 e materiale autoestinguente UL94‑V0 per ambienti esterni e industriali.

Caratteristiche principali

• Corrente nominale 120A — contatti in rame argentato Ø 6,0 mm per trasmissione di corrente elevata.
• Meccanismo a baionetta — bloccaggio a un quarto di giro per accoppiamento rapido e ritenzione antivibrazione.
• Protezione IP67 — sigillatura contro polvere e immersione temporanea.
• Compatibile con ricarica VE — adatto a colonnine di ricarica, sistemi ESS e collegamenti batteria.
• Ampio intervallo di temperatura — funzionamento da -40℃ a 105℃.
• Scocca ignifuga — materiali classificati UL94‑V0.
• Certificazioni internazionali — ISO9001, CE, UL, RoHS (TÜV disponibile).

Specifiche tecniche

• Modello: Serie M40 (4 poli)
• Diametro pin: 6,0 mm
• Corrente nominale: 120A
• Tensione nominale: 600V
• Tensione di tenuta: 3000V
• Sezione cavo: 4 mm²–16 mm² (10–5 AWG)
• Diametro massimo: MAX Φ25,0 mm
• Livello di protezione: IP67
• Modalità di connessione: Blocco a baionetta (un quarto di giro)
• Classe retardante fiamma: UL94‑V0
• Temperatura di esercizio: -40℃ a 105℃
• Certificazioni: ISO9001, CE, UL, RoHS
• Configurazioni pin disponibili: 2, 3, 4, 5, 2+4, 3+9 (vedere matrice per diametri e valori)

Applicazioni

• Stazioni di ricarica VE e interfacce di bordo
• Sistemi di accumulo energetico (ESS) e armadi batteria
• Interconnessioni dei pacchi batteria e punti di manutenzione
• Distribuzione di energia esterna per impianti industriali

Informazioni d'ordine

• Cablaggi su misura e configurazioni pin disponibili su richiesta.
• Verificare il frontale di accoppiamento e il foro pannello prima dell'installazione.
• Consultare la scheda tecnica per dettagli pin per pin e procedure di sigillatura.
