Sintesi del prodotto

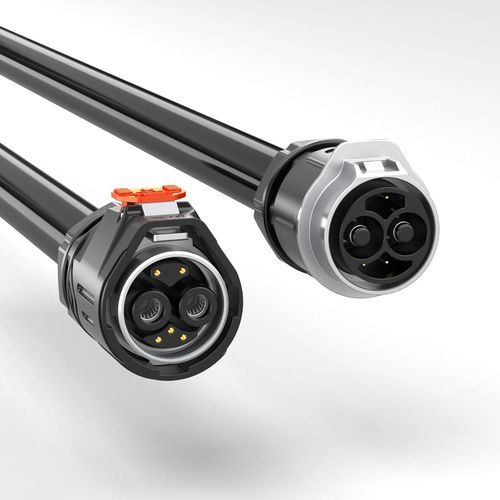

Il connettore stagno ibrido MJ32 combina due contatti di potenza da 120A e cinque contatti di segnale da 10A in un'interfaccia QuickLock con grado di protezione IP67, per cablaggi BMS e controllo industriale.

Caratteristiche principali

• 120A potenza + 10A segnale – Connettore ibrido con pin di potenza 6,0 mm (120A) e pin multi‑segnale 1,5 mm placcati in oro (10A).
• Meccanismo QuickLock – Connessione senza utensili con feedback acustico e design antivibrazione per bloccaggio sicuro.
• Protezione IP67 – Interfaccia sigillata contro polvere e immersione temporanea (verificare condizioni di accoppiamento e installazione per la vostra applicazione).
• Progettato per BMS e controllo industriale – Ottimizzato per sistemi di gestione batteria, trasmissione ibrida dei segnali e cablaggio industriale.
• Certificazioni globali – Modelli prodotti secondo processi ISO9001; varianti della serie elencano CE, UL e RoHS (verificare documentazione applicabile per modello/configurazione specifica).

Note
Confermare la configurazione 2+5 pin prima dell'ordine. La classificazione 120A per la potenza e 10A per il segnale si applica a gruppi di contatti separati e non devono essere scambiati. Verificare carico continuo e di picco, tensione operativa per circuito, temperatura ambiente, dimensione del conduttore, diametro esterno del cavo, assegnazione dei pin e spazio pannello. Verificare l'aumento di temperatura e la tenuta sul cavo assemblato nelle condizioni della vostra applicazione.

Dettagli prodotto (tabella specifiche)
Dettagli prodotto | Specifica 1 | Specifica 2 | Specifica 3 | Specifica 4
Numero pin | 2 | 3 | 4 | 2+5
Diametro pin X numero | 6.0 | 4.0 | 4.0 | 6.0+1.5
Corrente nominale | 120A | 80A | 80A | 120A+10A
Tensione nominale | 600V | 600V | 600V | 600V+60V
Tensione di resistenza | 3000V | 2000V | 2000V | 2000V
Sezione cavo | 4mm²–25mm² (10–3AWG) | 4mm²–16mm² (10–5AWG) | 4mm²–16mm² (10–5AWG) | 1.0mm²–6mm² (18–9AWG)
Gamma diametro | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm
Livello di protezione | IP67 | IP67 | IP67 | IP67
Modalità di connessione | QuickLock | QuickLock | QuickLock | QuickLock
Classe di infiammabilità | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura operativa | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificazione | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Specifiche tecniche

• Modello / Serie: MJ32
• Denominazione commerciale: MJ32 (variante configurazione 2+5 pin)
• Configurazione contatti (questa variante): 2 potenza + 5 segnale
• Contatti di potenza: 2 × 6,0 mm, classificati 120A (per gruppo potenza)
• Contatti di segnale: 5 × 1,5 mm placcati oro, classificati 10A (per contatto segnale)
• Tensione nominale: 600V (potenza) + 60V (segnale) per la variante ibrida
• Tensione di resistenza (isolamento): 2000V (variante ibrida 2+5)
• Sezione cavo (variante 2+5): 1,0 mm² – 6 mm² (18–9 AWG) per il gruppo segnale; i contatti di potenza utilizzano sezioni maggiori secondo la tabella
• Diametro massimo cavo assemblato: MAX Φ25.0 mm
• Protezione ingressi: IP67 se correttamente accoppiato e assemblato
• Modalità di connessione: QuickLock (senza utensili, innesto udibile, antivibrazione)
• Infiammabilità: materiale involucro UL94‑V0
• Intervallo temperatura operativa: -40℃ a 105℃
• Durata accoppiamento: >500 cicli di accoppiamento (validazione serie)
• Certificazioni (serie): ISO9001, CE, UL, RoHS (confermare certificati applicabili al modello esatto)
• Verifiche raccomandate: validare disegno accoppiamento, correnti continue e di picco per circuito, sezione conduttore, diametro esterno del cavo, spazio pannello, aumento di temperatura e tenuta su cavo assemblato secondo le condizioni d'uso
