Connettore di alimentazione elettrica

cavo a cavocircolarecon blocco

Descrizione del prodotto

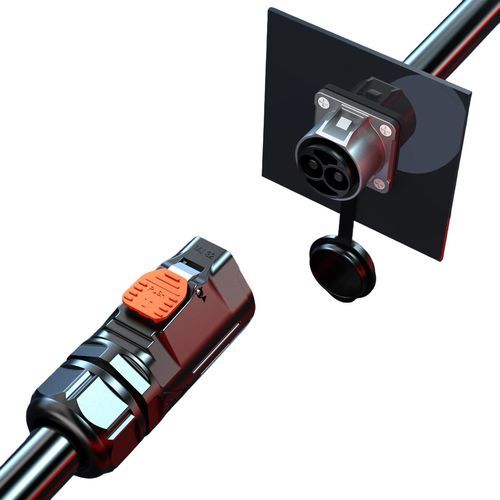

Connettore stagno QuickLock MJ32 da 120A progettato per applicazioni di ricarica di veicoli elettrici e accumulo di energia. Scocca IP67 e contatti in rame argentato per una trasmissione di potenza affidabile in ambienti esterni e industriali gravosi.

Panoramica

• Capacità di corrente 120A – Corrente nominale 120A con poli in rame argentato Ø 6,0 mm per trasferimento stabile.
• Meccanismo QuickLock – Connessione senza attrezzi con clic udibile e bloccaggio antivibrazione per accoppiamento sicuro.
• Protezione impermeabile IP67 – Tenuta completa contro polvere e immersione temporanea, adatta a stazioni di ricarica esterne e sistemi di accumulo.
• Ampio impiego – Compatibile con caricatori EV, pacchi batteria e interconnessioni di sistemi di accumulo energia.
• Certificazioni internazionali – ISO9001, CE, UL, RoHS (opzioni TÜV disponibili).

Tabella delle specifiche
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4
Pin number | 2 | 3 | 4 | 2+5
Pin diameter X number | 6.0 | 4.0 | 4.0 | 6.0+1.5
Current rating | 120A | 80A | 80A | 120A+10A
Voltage rating | 600V | 600V | 600V | 600V+60V
Withstanding voltage | 3000V | 2000V | 2000V | 2000V
Cable Gauge | 4mm²–25mm² (10–3 AWG) | 4mm²–16mm² (10–5 AWG) | 4mm²–16mm² (10–5 AWG) | 1.0mm²–6mm² (18–9 AWG)
Diameter Range | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm
Protection Level | IP67 | IP67 | IP67 | IP67
Connecting mode | QuickLock | QuickLock | QuickLock | QuickLock
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Vantaggi e note

• Prestazioni impermeabili e antipolvere affidabili secondo IP67 (IP68/IP69K opzionali su varianti specifiche).
• Ampio intervallo di temperatura di esercizio da -40°C a +105°C (alcune serie fino a +125°C).
• Scocca ritardante di fiamma conforme a UL94 V-0 per maggiore sicurezza.
• Progettato per oltre 500 cicli di accoppiamento per durabilità in applicazioni con connessioni frequenti.

Specifiche tecniche

• Modello: MJ32
• Configurazione dei pin (esempio in questa pagina): 2 pin (altre varianti: 3, 4, 2+5)
• Diametro pin: 6,0 mm (variante 2 pin)
• Corrente nominale: 120A (variante 2 pin)
• Tensione nominale: 600V
• Tensione di tenuta: 3000V (variante 2 pin)
• Gamma sezioni cavo: 4mm²–25mm² (10–3 AWG) per 2 pin
• Diametro massimo: MAX Φ25.0mm
• Livello di protezione: IP67
• Modalità di connessione: QuickLock (senza attrezzi, clic udibile)
• Ritardante di fiamma: UL94-V0
• Temperatura di esercizio: -40℃ – 105℃
• Certificazioni: ISO9001, CE, UL, RoHS (TÜV indicato nella panoramica)
