Connettore ibrido
cavo a cavoa baionettaM40

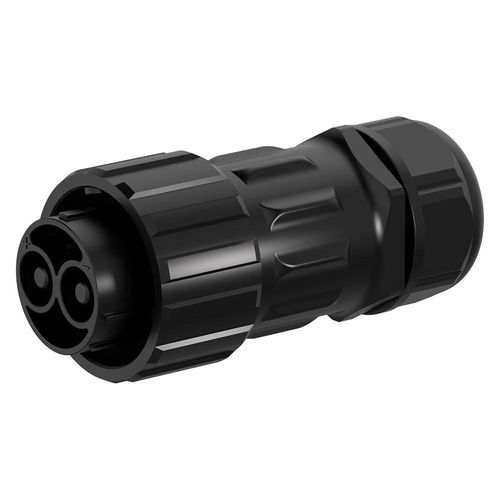

Connettore ibrido - Shenzhen Jnicon Technology Co., Ltd. - cavo a cavo / a baionetta / M40
Connettore ibrido - Shenzhen Jnicon Technology Co., Ltd. - cavo a cavo / a baionetta / M40
Connettore ibrido - Shenzhen Jnicon Technology Co., Ltd. - cavo a cavo / a baionetta / M40 - immagine - 2
Connettore ibrido - Shenzhen Jnicon Technology Co., Ltd. - cavo a cavo / a baionetta / M40 - immagine - 3
Connettore ibrido - Shenzhen Jnicon Technology Co., Ltd. - cavo a cavo / a baionetta / M40 - immagine - 4
Connettore ibrido - Shenzhen Jnicon Technology Co., Ltd. - cavo a cavo / a baionetta / M40 - immagine - 5
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
ibrido
Formato
cavo a cavo
Tipo di connessione
a baionetta
Dimensioni
M40
Specifiche elettriche
alta corrente, 2+4 pin, 3 pin, 3+9 pin, 4 pin, 5 pin, a 2 mandrini
Settore
per veicolo elettrico
Indice di protezione
IP67
Normativa
RoHS
Altre caratteristiche
per numerosi cicli di connessione
Corrente primaria

Min.: 10 A

Max.: 150 A

Tensione

60 V, 300 V, 600 V

Temperatura di funzionamento

Min.: -40 °C
(-40 °F)

Max.: 105 °C
(221 °F)

Descrizione

Breve descrizione
Connettore impermeabile M40 ibrido 120A + 10A con blocco a baionetta, 2 poli di potenza e 4 poli di segnale per trasmissione combinata potenza/segnale.

Panoramica del prodotto
  • Potenza e segnale ibridi – 2 poli di potenza (6,0 mm, 120A) e 4 poli di segnale (1,5 mm, 10A) in un unico alloggiamento M40 per semplificare il cablaggio e risparmiare spazio.
  • Blocco a baionetta – Accoppiamento con rotazione di un quarto di giro e design antivibrazione per connessioni sicure in ambienti industriali.
  • Protezione ingressi – IP67, sigillato contro polvere e immersione temporanea per impiego esterno e condizioni gravose.
  • Temperatura e durata – Intervallo operativo -40°C a 105°C e durata di accoppiamento >500 cicli.


Varianti e valori elettrici
  • Varianti disponibili: 2 poli | 3 poli | 4 poli | 5 poli | 2+4 poli | 3+9 poli.
  • Correnti esempio: 2 poli 150A; 4 poli 120A; 2+4 poli 120A (potenza) + 10A (segnale).
  • Tensioni: poli di potenza fino a 600V; poli di segnale fino a 60V.
  • Tensione di tenuta: fino a 5000V a seconda della variante.


Specifiche tecniche
  • Diametri dei poli: potenza 6,0 mm; segnale 1,5 mm (variante 2+4 indicata 6,0+1,5 mm).
  • Sezione cavi: potenza 4–25 mm² (10–3 AWG); segnale 0,3–1,5 mm² (24–16 AWG).
  • Diametro esterno massimo: MAX φ25,0 mm.
  • Classe di resistenza al fuoco dell'involucro: UL94-V0. Certificazioni: ISO9001, CE, UL, RoHS, (TUV).
  • Durata di accoppiamento: >500 cicli.


Applicazioni
  • Sistemi di gestione batterie (BMS) e dispositivi di accumulo energia.
  • Distribuzione di potenza e sistemi di ricarica per veicoli elettrici e ibridi.
  • Distribuzione elettrica industriale, macchine esterne e apparecchiature in ambienti gravosi.


Ordini e conformità
  • Modello connettore: M40 configurazione ibrida 2+4 poli. Specificare variante, tipo di contatto e terminazione cavo al momento dell'ordine.
  • Conformità: UL, TUV, CE, RoHS. Intervallo operativo: -40°C a 105°C.
