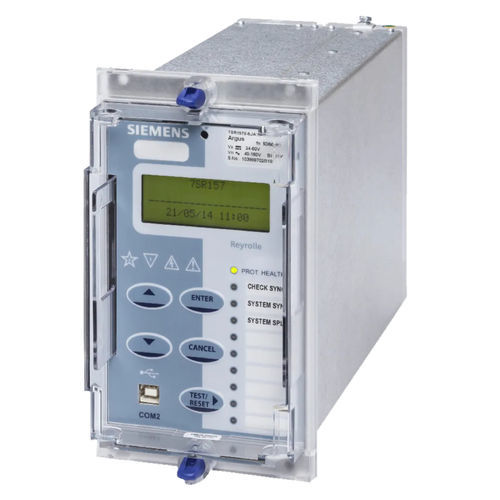

Relè di protezione di fase Reyrolle 7SR157

di tensionedi frequenzadi sincronizzazione

Il Reyrolle 7SR157 Argus è un relè combinato di controllo e sincronizzazione dell'impianto progettato per effettuare la chiusura controllata di un interruttore di circuito utilizzando le misurazioni delle tensioni di linea e di bus Caratteristiche Il relè impedisce la chiusura di un interruttore se le differenze di angolo di fase, di frequenza di scorrimento o di grandezza della tensione non rientrano nei limiti prescritti. Se i parametri sono entro i limiti, il relè emette un'uscita che può essere utilizzata per chiudere l'interruttore direttamente o in combinazione con uno schema di chiusura automatica. Alloggiato in un contenitore E4 alto 4U, il relè fornisce dati di strumentazione e di guasto con una logica di ingresso e uscita integrata, registrazione dei dati e rapporti di guasto. L'accesso di comunicazione alla funzionalità del relè avviene tramite una porta USB anteriore per la connessione locale al PC o una porta RS485 elettrica posteriore per la connessione remota. Monitoraggio -Rilevatore di sottotensione (25) -Rilevatore di tensione differenziale (25) -Livelli di tensione (stato vivo e morto) (25) -Supervisione a circuito chiuso (74) -Guasto VT (60) Controllo -Assetto della tensione (ampiezza e fase) (25) -Rilevatore di spaccatura del sistema (25) -Controllo sincronizzazione (25) -Controllo della sincronizzazione della guardia vicina (25) -Sincronizzazione del sistema (25) -Sincronizzazione vicina allo zero (25) -Blocco di sistema (25) -Bypass di sincronizzazione (25)
