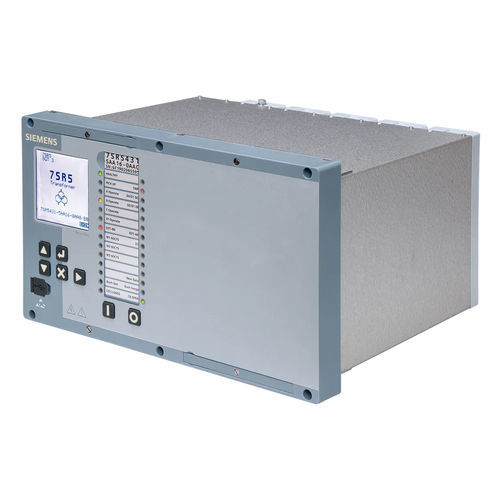

Il Reyrolle 7SR54 fornisce protezione, controllo e monitoraggio per 2 e 3 trasformatori di avvolgimento. Sono considerati tutti i gruppi vettoriali dei trasformatori e le connessioni di messa a terra.
Caratteristiche
Il Reyrolle 5 è progettato per le reti elettriche del futuro con comunicazioni avanzate e sicurezza informatica
pur mantenendo un'interfaccia intuitiva e una facile gestione del prodotto.
Il Reyrolle 7SR54 fornisce protezione, controllo e monitoraggio per 2 e 3 trasformatori di avvolgimento. Sono considerati tutti i gruppi vettoriali dei trasformatori e le connessioni di messa a terra.
Il dispositivo Reyrolle 7SR54 include un'ampia gamma di funzioni di protezione e comunicazioni Ethernet IEC 61850 come standard. Per ridurre ulteriormente le varianti di prodotto, l'alimentatore e gli ingressi binari coprono l'intero campo di funzionamento con soglie di ingresso binario configurabili.
L'ampio display LCD, i pulsanti tattili e i LED programmabili offrono un'interfaccia di prodotto di facile utilizzo e il relè
è estraibile per una facile sostituzione.
Ingressi e uscite
8 CT + 16 BI + 8 BO
8 CT + 4 VT + 12 BI + 8 BO
8 CT + 4 VT + 37 BI + 18 BO
12 CT + 24 BI + 10 BO
12 CT + 4 VT + 35 BI + 16 BO
La comunicazione
Porta USB anteriore standard (per la configurazione con il software Reydisp PC based tool) RS485 posteriore, 2 porte elettriche RJ45 o connessioni opzionali ethernet ottiche.
Dimensione dell'alloggiamento
12 con disegno disegnabile.
Display
LCD 128 x 128 x 128 retroilluminato con capacità di visualizzazione grafica e testuale adatto per diagrammi mimici a linea singola.
Funzioni
Le funzionalità standard possono includere
-24 Protezione da sovraeccitazione
-27 Protezione da sottotensione - 3 fasi
-27Vx Protezione da sottotensione - Vx
-37 Protezione da sottocorrente - fase
-37G Dispersione verso terra sottocorrente - misurata
---
