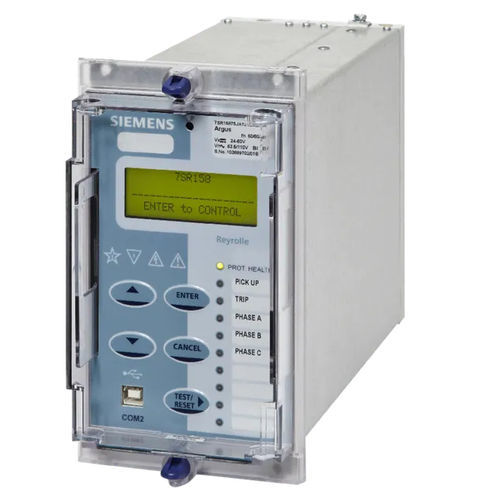

Relè di protezione di frequenza Reyrolle 7SR158

di tensionedi sequenza di fasiper montaggio su pannello

I relè di tensione e frequenza Reyrolle 7SR158 Argus sono dispositivi numerici e multifunzionali, con funzionalità progettate per il collegamento ai trasformatori di tensione. La funzionalità di tensione e frequenza è completata da funzioni di memorizzazione dati, strumentazione, logica configurabile dall'utente e comunicazione dati. Un'interfaccia user-friendly basata su menu fornisce un accesso locale alle impostazioni dei relè, agli strumenti e ai dati operativi. La fascia beneficia anche di 9 LED tricolore configurabili dall'utente e di una porta USB per l'accesso al PC. Le funzioni chiave fornite includono 27/59 -sotto e sovratensione, 81 -sotto e sopra la frequenza, 78 - spostamento vettoriale della tensione e 81R - tasso di variazione della frequenza. I relè hanno tre ingressi di tensione, sei ingressi binari e otto uscite binarie e sono alloggiati in un contenitore E4. La logica programmabile è fornita per permettere la configurazione ottimale della funzionalità dei relè. Una porta RS485 elettrica posteriore è fornita per la connessione SCADA utilizzando il protocollo IEC60870-5-103, DNP3.0 o MODBUS RTU. Funzioni Funzioni di protezione -Sotto/sopra tensione -Sotto/sopra la frequenza -tasso di cambiamento di frequenza -Tensione di sequenza di fase negativa -Spostamento della tensione neutra -Spostamento del vettore di tensione Funzioni di supervisione -Supervisione del circuito di scatto e di chiusura -Lockout Funzioni di monitoraggio -Tensioni di linea e di fase primaria/secondaria -Registrazione della domanda storica -Tensione di sequenza di fase positiva (PPS) -Tensione di sequenza di fase negativa (NPS) -Tensione a sequenza di fase zero (ZPS) Altre funzioni -Quattro gruppi di impostazioni -2 livelli di protezione con password -Auto monitoraggio -Contatori di intervento e manutenzione degli interruttori -Registrazioni di guasti, eventi e forme d'onda -Logica utente programmabile -Allarmi utente
