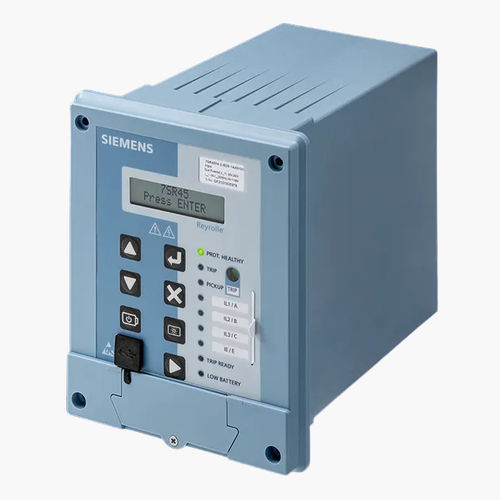

Relè di protezione di sovraintensità Reyrolle 7SR45

di fasecon dispersione a terraRS485

Il relè di sovracorrente non direzionale e guasto a terra Reyrolle 7SR45 Argus autoalimentato o a doppia alimentazione non direzionale è stato sviluppato utilizzando l'ultima generazione di tecnologia hardware ed è disponibile in diverse varianti a seconda del trasformatore di corrente (CT), dell'ingresso binario/uscita binaria, dell'alimentazione e della configurazione di comunicazione. Caratteristiche Il relè numerico Reyrolle 7SR45 fornisce funzioni di protezione da sovracorrente a tempo definito e a tempo inverso e da dispersione verso terra, garantendo una sensibilità con un'impostazione minima di funzionamento di 0,2 ⋅ I nominale per la protezione da sovracorrente di fase. Il relè è alimentato dal CT con un'opzione per il collegamento a un'alimentazione ausiliaria esterna per fornire un'ulteriore porta di sicurezza e di comunicazione per il collegamento allo SCADA. Il design compatto e non estraibile fornisce la fascia frontale ai tasti di navigazione, LCD e la porta USB anteriore per un facile utilizzo -Autoalimentato / ausiliario alimentato -10 record di guasti -100 record di eventi -Protezione con password -Autocontrollo -Funzioni di protezione da sovracorrente (istantanea e ritardata) -Integrazione relè tramite il software per PC Reydisp Evolution -Sensibilità del 20% della corrente nominale -Interfaccia seriale Hardware -4 trasformatore di corrente con ingressi da 1 A o 5 A -Fino a 4 ingressi binari e 4 uscite binarie -2 uscite binarie bloccate, 1 commutazione e 1 normalmente aperta -1 uscita pulsata -2 opzioni di custodia per il montaggio in diverse RMU Interfaccia utente -LCD retroilluminato a 16 caratteri x 2 righe retroilluminato -Tasti di navigazione del menu -9 LED predeterminati per un facile utilizzo -Bandiera meccanica -Interfaccia USB anteriore -Porta di comunicazione RS485 posteriore opzionale
