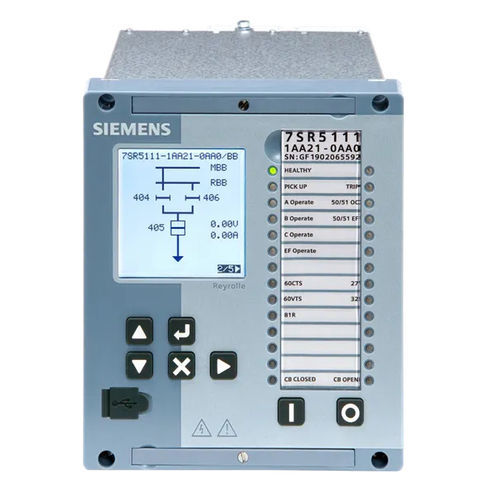

Il dispositivo di sovracorrente 7SR511 include un'ampia gamma di funzioni di protezione e comunicazioni Ethernet IEC 61850 come standard. Per ridurre ulteriormente le varianti di prodotto, l'alimentatore e gli ingressi binari coprono l'intero campo di funzionamento con soglie di ingresso binario configurabili.
Caratteristiche
Il Reyrolle 5 è progettato per le reti elettriche del futuro con comunicazioni avanzate e sicurezza informatica
pur mantenendo un'interfaccia intuitiva e una facile gestione del prodotto.
Il dispositivo di sovracorrente Reyrolle 7SR511 include un'ampia gamma di funzioni di protezione e comunicazioni Ethernet IEC 61850 come standard. Per ridurre ulteriormente le varianti di prodotto, l'alimentatore e gli ingressi binari coprono l'intero campo di funzionamento con soglie di ingresso binario configurabili.
L'ampio display LCD, i pulsanti tattili e i LED programmabili forniscono un'interfaccia di prodotto di facile utilizzo e l'elemento relè è estraibile per una facile sostituzione.
Ingressi e uscite
4 CT + 8 BI + 6 BO
4 CT + 13 BI + 8 BO
4 CT + 38 BI + 18 BO
4 CT + 4 VT + 9 BI + 8 BO
4 CT + 4 VT + 14 BI + 10 BO
4 CT + 4 VT + 39 BI + 20 BO
La comunicazione
Porta USB anteriore standard (per la configurazione con il software Reydisp PC based tool) RS485 posteriore, 2 porte elettriche RJ45 o connessioni opzionali ethernet ottiche.
Alloggiamento
Grandezza 6 o 12 con disegno disegnabile. Display LCD retroilluminato 128 x 128 con capacità di visualizzazione grafica e testuale adatto per diagrammi mimici a linea singola.
Funzioni
Funzionalità standard
-37/37G protezione sottocorrente
-46 Protezione da sovracorrente di sequenza negativa
-46BC Rilevamento conduttore rotto
-49 Protezione da sovraccarico termico
-50/ 50N/ 50N/ 50G Sovracorrente istantanea
---
