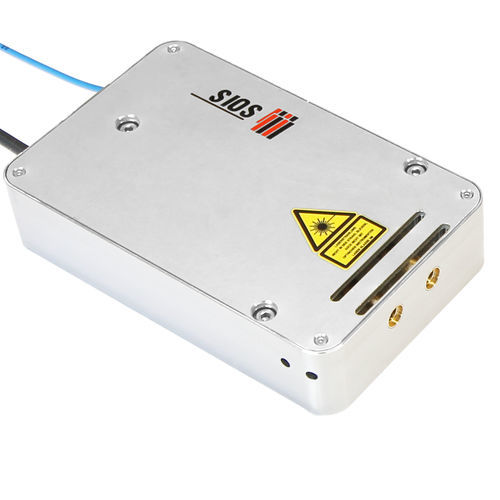

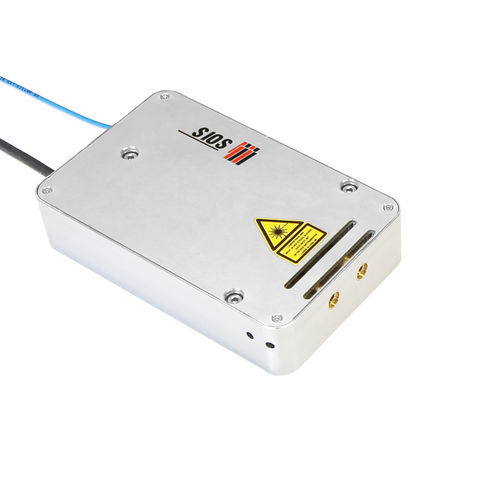

Interferometro laser SP 5000 DI

per applicazioni OEMper misurazione subnanometrica di spostamentoper misura di lunghezza

Il nostro interferometro laser differenziale ultra-stabile SP 5000 DI si contraddistingue per una stabilità termica unica ed è pertanto la scelta preferita per misurazioni a lungo termine nel campo della ricerca e sviluppo, ad esempio per l’analisi delle proprietà dei materiali. A differenza dell’interferometro standard, nella versione differenziale il raggio di riferimento viene convogliato fuori dalla testa del sensore e scorre parallelamente al raggio di misura. Questo concetto consente di posizionare il sensore a una distanza maggiore dal punto di misura effettivo senza compromettere in modo significativo la risoluzione o la stabilità della misura. La risoluzione di lunghezza di questo interferometro è nell’ordine dei sub-nanometri e, grazie al principio differenziale, può essere raggiunta con lunghezze di misura o del fascio comparabili anche in normali condizioni di laboratorio. Il campo di misura per la misurazione della lunghezza può raggiungere diversi metri se per le misurazioni si utilizzano riflettori invarianti all’inclinazione. Il sistema di misura interferometrico presenta una struttura modulare e può quindi essere adattato alla rispettiva attività di misura. La regolazione è semplice e, in particolare, può essere realizzata con stabilità a lungo termine. L’estensione a un sistema interferometrico multiasse basato sull’interferometro SP 5000 DI consente misurazioni simultanee in più coordinate. riduzione al minimo delle influenze ambientali grazie alla misurazione differenziale sensore termicamente stabile a lungo termine, sensibilità alla temperatura < 20 nm/K possibilità di utilizzare vari riflettori ottici, ad es. riflettori sferici o a specchio piano elevata invarianza all’inclinazione del riflettore di misura testina del sensore in acciaio inossidabile di serie distanza del raggio: 21 mm ampie opzioni di trigger
