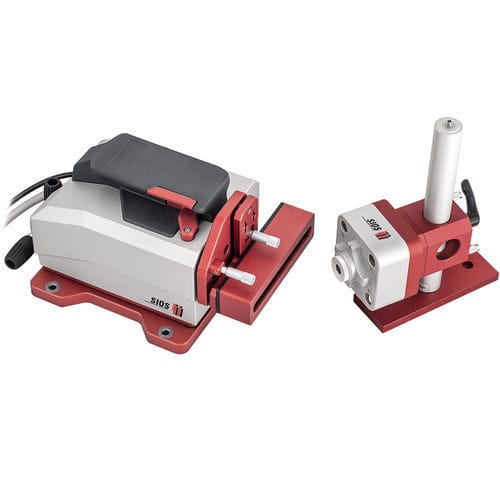

Interferometro di calibrazione SP 15000 C series

per misura di lunghezzalasercompatto

Interferometro laser per la misura e la calibrazione simultanea ad alta precisione di lunghezza, angolo di beccheggio, angolo di imbardata e rettilineità sugli assi di posizionamento - sistema flessibile di misurazione della lunghezza di massima precisione - misure di lunghezza altamente accurate su lunghe distanze - misurazioni sincrone, continue e, in combinazione con un sensore opzionale dell'angolo di rollio, a 6 DoF di lunghezza, angolo di beccheggio e d'imbardata e rettilineità - facilità di manipolazione e regolazione grazie al rilevamento integrato della direzione del fascio di luce - grande invarianza di inclinazione del riflettore di misura - distanza del fascio: 50 mm - componente di rettilineità orizzontale e verticale misurabile con ottiche orientabili - ampie opzioni di trigger - interfacce aperte per software OEM in ambiente Windows e Linux - software di calibrazione secondo gli standard attualmente in vigore L'acquisizione dinamica altamente accurata delle caratteristiche di guida degli assi della macchina e la successiva calibrazione conforme agli standard sono un processo che richiede molto tempo e lavoro, ma che alla fine porta a un'elevata precisione di posizionamento. L'interferometro laser di calibrazione SP 15000 C6 NG è stato sviluppato appositamente per soddisfare le esigenze dei produttori di macchine di misura a coordinate e di macchine utensili di alta precisione. Consente misure sincrone, continue e, in combinazione con un sensore opzionale dell'angolo di rollio, a 6 DoF. Le grandezze misurate di lunghezza, angolo di beccheggio, angolo di imbardata e rettilineità nell'allineamento x e y sono acquisite con estrema precisione mediante interferometria laser, utilizzando la stessa frequenza laser altamente stabile in tutti e tre i canali di misura della lunghezza. L'accettazione completa della macchina o la compensazione volumetrica possono essere implementate utilizzando il software opzionale.
