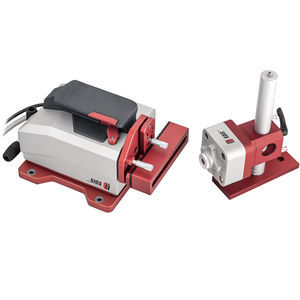

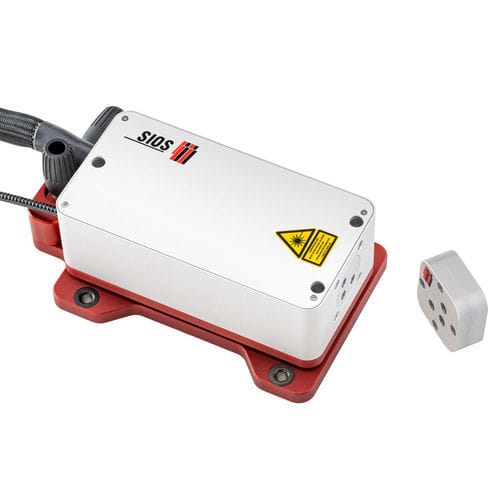

Interferometro di calibrazione SP 5000 TR

per applicazioni OEMper misurazione subpicometrica di spostamentoper misura di lunghezza

Sistema di misura interferometrico laser a triplo raggio per la misurazione simultanea e accurata della lunghezza, del beccheggio e dell'angolo di imbardata - sistema flessibile di misurazione della lunghezza di massima precisione - facilità di gestione e regolazione grazie al rilevamento integrato della direzione del raggio - possibilità di utilizzare diversi riflettori ottici, ad esempio sferici e a specchio piano - inclinazione consentita del riflettore di misura fino a ± 12,5 - design compatto - design della testa del sensore a scelta in alluminio, acciaio inox o invar - distanza del fascio: 12 mm - Possibilità di versioni OEM, software OEM e versione sotto vuoto - deviazione del fascio con uno specchio di deviazione regolabile disponibile come opzione - gamma estesa di applicazioni grazie alle interfacce opzionali - ampie opzioni di trigger - software di calibrazione secondo gli standard attualmente in vigore Molte aree di applicazione nell'industria e nella ricerca richiedono misure simultanee di spostamento e angolo di elevata precisione. L'acquisizione simultanea degli angoli di beccheggio e di imbardata e della misura della lunghezza, durante il movimento del carrello su cui è fissata l'unità a triplo riflettore, consente di valutare gli assi di movimento in modo rapido e preciso. La regolazione rapida e semplice del sensore è particolarmente importante in questo caso. Gli interferometri laser a triplo raggio SP 5000 TR sono strumenti di misura della lunghezza di precisione che combinano tre interferometri in un unico dispositivo. Tutti e tre i canali di misura sono alimentati da un'unica sorgente luminosa con la stessa frequenza laser altamente stabile. In questo modo è possibile misurare contemporaneamente tre valori di lunghezza con una precisione nanometrica.
