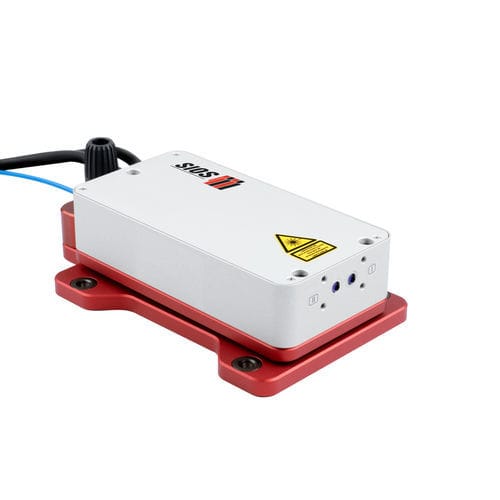

Interferometro di calibrazione SP 5000 DS

per misura di lunghezzaotticolaser

Interferometro laser a doppio raggio per misure simultanee e accurate di lunghezza e angolo - sistema flessibile di misurazione della lunghezza con la massima precisione - rilevamento degli angoli con la massima precisione - facilità di regolazione e manipolazione - possibilità di utilizzare diversi riflettori ottici, ad esempio sferici e a specchio piano - inclinazione consentita del riflettore di misura fino a ± 12,5 - design compatto - la testa del sensore è disponibile in alluminio, acciaio inox o invar - Distanza del fascio: 12 mm standard, altre su richiesta - Sono possibili versioni OEM, software OEM e versione sotto vuoto - ampie opzioni di trigger Gli interferometri laser a doppio raggio SP 5000 DS sono utilizzati per attività di misura che richiedono l'acquisizione simultanea di un angolo di movimento oltre alle informazioni sulla lunghezza. Il principio di misura di questo interferometro si basa sul dispositivo di misura SP 5000 NG. Due fasci laser di misura utilizzano la luce di un laser comune con la stessa frequenza. La distanza tra i due fasci di misura è calibrata con alta precisione. Il parallelismo dei fasci di misura tra loro è di grande importanza. Se i due fasci utilizzano un riflettore comune, l'angolo può essere misurato e calcolato con alta risoluzione in movimento formando la differenza. Se i due fasci funzionano in modo indipendente l'uno dall'altro, è possibile eseguire misure differenziali. Per esigenze particolarmente elevate di stabilità a lungo termine della misura differenziale, si consiglia l'interferometro della serie SP 5000 DI. Le operazioni di misura che richiedono l'acquisizione simultanea di un altro angolo possono essere eseguite con l'interferometro a tre fasci SP 5000 TR.
