Piastra di posizionamento lineare 7700
di traslazionea motorea rulli incrociati

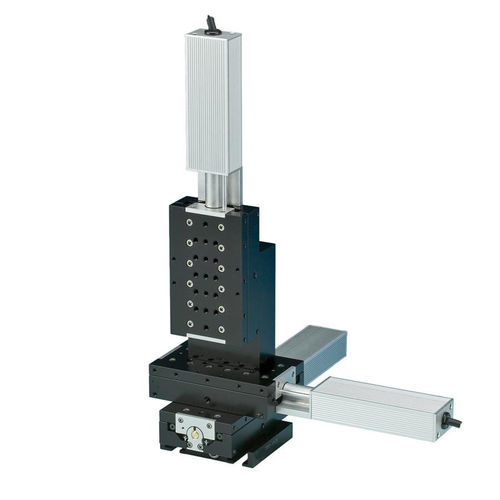

Piastra di posizionamento lineare - 7700 - Siskiyou - di traslazione / a motore / a rulli incrociati
Piastra di posizionamento lineare - 7700 - Siskiyou - di traslazione / a motore / a rulli incrociati
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Orientazione
lineare, di traslazione
Tipo
a motore
Altre caratteristiche
di precisione, ad alta velocità, a rulli incrociati
Corsa

50 mm
(1,969 in)

Carico

4 lb, 10 lb
(1,81 kg, 4,54 kg)

Descrizione

La piattaforma di traslazione motorizzata Serie 7700 è progettata per un movimento lineare eccezionalmente fluido grazie ai suoi cuscinetti a rulli incrociati. È una versione integrata della piattaforma di traslazione a rulli incrociati Serie 1700, utilizzando una vite di precisione precaricata per garantire un funzionamento senza deriva. Versioni ad alta velocità sono disponibili su richiesta. La piattaforma è controllata dai controller della serie e e MC2010 tramite un'interfaccia a circuito chiuso tra il controller e l'encoder del motore, garantendo alta risoluzione e posizionamento ripetibile. Il collegamento dell'encoder consente anche l'uso del display digitale DR1000 per esigenze di posizionamento ripetuto o relativo.

Caratteristiche del prodotto
  • Posizionamento rapido di 1,7 mm/secondo
  • Motori a corrente continua silenziosi
  • Base di montaggio rotante
  • Versioni compatibili con il vuoto disponibili su richiesta

Specifiche di prestazione
  • Carico massimo sull'asse orizzontale: 10 lbs
  • Carico massimo sull'asse verticale: 4 lbs
  • Corsa: 50 mm
  • Gioco: < 5 µm
  • Precisione punto a punto: ± 2 µm

Caratteristiche / Specifiche tecniche
  • Versione integrata della piattaforma di traslazione a rulli incrociati Serie 1700
  • Vite di precisione precaricata per un funzionamento senza deriva
  • Connessione a circuito chiuso per una risoluzione di 0,2 µm e 0,1 µm (a seconda del controller)
  • Compatibile con il display digitale DR1000
  • Opzioni per assi di regolazione: X, X-Y, X-Y-Z
  • Opzioni di lateralità: DESTRA, SINISTRA
  • Opzioni di unità di misura: METRICO, IMPERIALE
