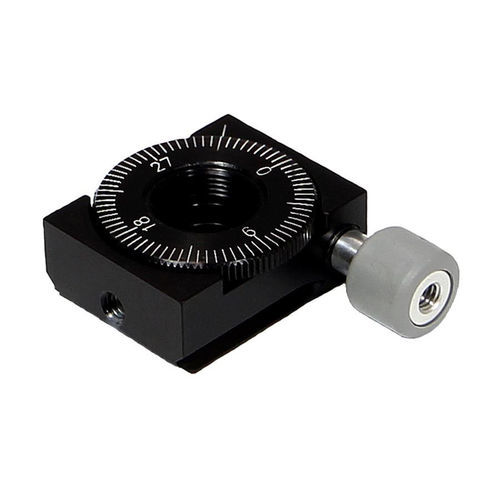

Tavola rotante manuale RS-100

verticaleorizzontaledi grande precisione

La piattaforma della serie RS-100 è una piattaforma di rotazione compatta progettata per l'impilamento ottico ravvicinato, ideale per polarizzatori da 0,5 pollici, piastre d'onda e altre piccole ottiche. Presenta una trasmissione ad angolo retto e consente un posizionamento grossolano attraverso un intero 360° utilizzando un quadrante zigrinato esterno. Le regolazioni fini vengono effettuate con una manopola di regolazione a vite senza fine convenientemente posizionata. La piattaforma utilizza un design unico di cuscinetti a sfera integrati, offrendo un'alternativa robusta ed economica a pacchetti di cuscinetti più costosi. Il sistema di trasmissione a vite senza fine, combinato con il sistema di cuscinetti, assicura un posizionamento fluido e preciso lungo l'intero 360° di rotazione. La faccia del quadrante è contrassegnata in incrementi di 5° per un facile riferimento.

Caratteristiche del prodotto

• Regolazione manuale grossolana
• Regolazione fine attraverso 360°
• Montaggio su palo o tavolo
• Versioni compatibili con il vuoto disponibili su richiesta

Specifiche di prestazione

• Viaggio: 360° continuo
• Movimento controllabile minimo: 30 minuti d'arco (basato su 1° di rotazione della vite di regolazione)

Carico massimo

• Quando l'asse di rotazione è verticale: 1 lb
• Quando l'asse di rotazione è orizzontale: 0,5 lb

Caratteristiche / Specifiche tecniche

• Operazione manuale
• Dimensione ottica: 0,50 pollici
• Unità di misura: opzioni imperiali e metriche
• Unità di peso: LB
• Volume: 0.000000
• SKU: 64010000
